Nguồn Tài Nguyên Năng Lượng Gió

Nguồn Gốc Của Năng Lượng Gió

Nguồn Gốc Từ Mặt Trời

Về bản chất, tất cả các nguồn năng lượng tái tạo (ngoại trừ năng lượng thủy triều và địa nhiệt), và ngay cả năng lượng chứa trong nhiên liệu hóa thạch, đều có nguồn gốc từ mặt trời.

Quy mô năng lượng mặt trời:

• Mặt trời bức xạ một nguồn năng lượng khổng lồ, khoảng 100.000.000.000.000 kilowatt giờ, xuống Trái Đất mỗi giờ.
• Nguồn năng lượng này tương đương với một công suất liên tục khoảng $10^{18}$ watt.
• Khoảng 1-2% năng lượng từ mặt trời được chuyển hóa thành năng lượng gió.
• Con số này lớn hơn từ 50 đến 100 lần so với tổng năng lượng được thực vật trên toàn Trái Đất chuyển hóa thành sinh khối.

Sự Chênh Lệch Nhiệt Độ Gây Ra Tuần Hoàn Khí Quyển

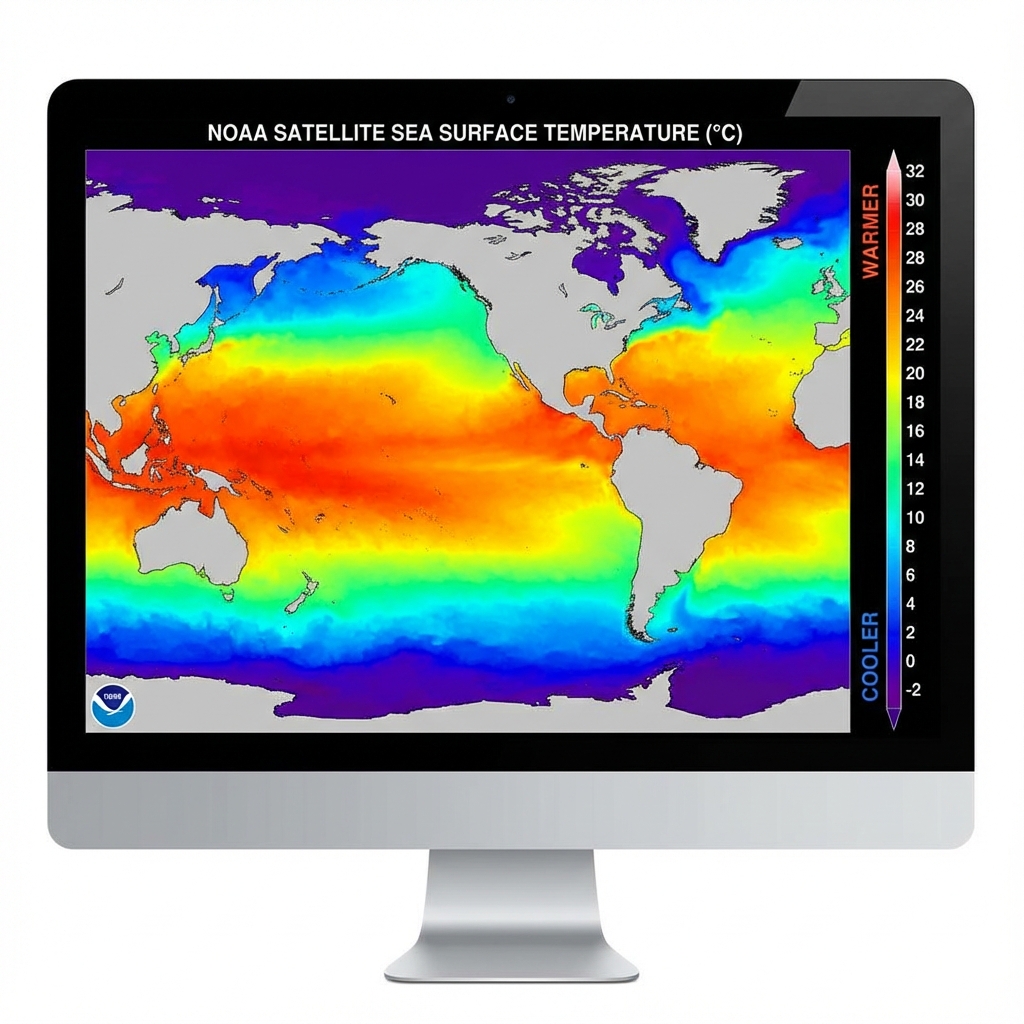

Hình: Bản đồ nhiệt độ bề mặt biển từ vệ tinh NOAA-7 (tháng 6/2025). Các vùng màu đỏ, cam, vàng cho thấy khu vực được gia nhiệt mạnh quanh xích đạo.

Các khu vực xung quanh xích đạo (vĩ độ 0°) nhận được nhiều nhiệt lượng từ mặt trời hơn so với các phần còn lại của Trái Đất. Những khu vực nóng này được thể hiện bằng các gam màu ấm (đỏ, cam, vàng) trong hình ảnh hồng ngoại về nhiệt độ bề mặt biển.

Cơ chế tuần hoàn khí quyển:

1. Không khí nóng có mật độ thấp hơn không khí lạnh và có xu hướng dâng lên cao trong khí quyển.
2. Không khí nóng từ vùng xích đạo dâng lên đến độ cao khoảng 10 km (6 dặm).
3. Ở độ cao này, khối không khí này lan tỏa về phía Bắc và phía Nam.
4. Nếu Trái Đất không tự quay, không khí sẽ di chuyển thẳng đến Bắc Cực và Nam Cực, lạnh đi, chìm xuống và quay trở lại xích đạo.

Tuy nhiên, do sự tự quay của Trái Đất, chúng ta phải tính đến lực Coriolis.

---

Lực Coriolis

Định Nghĩa và Nguồn Gốc Lịch Sử

Lực Coriolis là một lực quán tính (hay lực biểu kiến) được quan sát trong một hệ quy chiếu quay (ví dụ như Trái Đất). Lực này được đặt theo tên của nhà toán học và kỹ sư người Pháp Gustave Gaspard Coriolis (1792-1843).

Nguyên Lý Hoạt Động

Do sự tự quay của Trái Đất, mọi chuyển động trên Bắc Bán cầu đều bị lệch về phía bên phải so với hướng chuyển động ban đầu (khi quan sát từ một điểm trên mặt đất). Ngược lại, ở Nam Bán cầu, chuyển động sẽ bị lệch về phía bên trái.

Hình: Minh họa hiệu ứng Coriolis từ hai hệ quy chiếu khác nhau

Thí Nghiệm Tưởng Tượng:

Quan sát từ không gian (hệ quy chiếu quán tính):

• Một vật thể được phóng đi theo hướng Nam.
• Trái Đất quay bên dưới vật thể.
• Từ góc nhìn này, vật thể di chuyển theo một đường thẳng.

Quan sát từ Trái Đất (hệ quy chiếu quay):

• Cùng vật thể đó dường như bị lệch theo một quỹ đạo cong về phía bên phải.
• Nguyên nhân là do người quan sát cũng đang quay cùng với Trái Đất.

Các Hiện Tượng Quan Sát Được

Lực Coriolis gây ra các hiệu ứng có thể quan sát được trong thực tế:

1. Đường ray xe lửa: Bị mài mòn ở một bên nhanh hơn so với bên còn lại.
2. Bờ sông: Thường bị xói lở ở một bên sâu hơn bên kia.
3. Hướng mài mòn/xói lở: Phụ thuộc vào việc vật thể đang ở Bắc hay Nam Bán cầu.

Ảnh Hưởng Đến Gió

Tại Bắc Bán cầu:

• Gió có xu hướng xoáy ngược chiều kim đồng hồ (khi quan sát từ trên cao) khi hội tụ về một vùng áp thấp.

Tại Nam Bán cầu:

• Gió xoáy thuận chiều kim đồng hồ xung quanh một vùng áp thấp.

---

Các Đới Gió Toàn Cầu

Do sự kết hợp của lực Coriolis và sự phân bố nhiệt không đồng đều, Trái Đất hình thành các hệ thống gió quy mô lớn, được tổ chức thành các đới gió chính:

1. Gió Tín Phong (Trade Winds) - Vĩ độ 0°-30°

• Đặc điểm: Gió ổn định, thổi theo hướng Đông Bắc ở Bắc Bán cầu và Đông Nam ở Nam Bán cầu.
• Tốc độ: Trung bình từ 3-7 m/s.
• Ý nghĩa lịch sử: Từng được các thuyền buồm thương mại tận dụng để giao thương.

2. Gió Tây Ôn Đới (Westerlies) - Vĩ độ 30°-60°

• Đặc điểm: Thổi chủ yếu từ hướng Tây sang Đông.
• Tốc độ: Biến đổi theo mùa, thường từ 5-15 m/s.
• Khu vực: Bao trùm phần lớn Châu Âu, Bắc Mỹ và Châu Á.

3. Gió Đông Cực (Polar Easterlies) - Vĩ độ 60°-90°

• Đặc điểm: Không khí lạnh, khô, thổi từ Đông sang Tây.
• Tốc độ: 3-8 m/s.
• Nguồn gốc: Phát sinh từ các vùng áp cao tại địa cực.

---

Gió Địa Phương

Gió Biển và Gió Đất

Đây là hiện tượng gió có chu kỳ ngày-đêm, hình thành do sự chênh lệch về tốc độ hấp thụ và tỏa nhiệt giữa đất liền và biển.

Gió Biển (Ban Ngày):

Cơ chế:

1. Đất liền nóng lên nhanh hơn mặt nước dưới ánh nắng mặt trời.
2. Không khí nóng trên đất liền giãn nở, dâng lên cao, tạo thành một vùng áp thấp.
3. Không khí mát và có áp suất cao hơn từ biển thổi vào đất liền để thay thế.
4. Tốc độ: Thường đạt 3-6 m/s, mạnh nhất vào buổi chiều.

Gió Đất (Ban Đêm):

Cơ chế:

1. Đất liền nguội đi nhanh hơn mặt nước sau khi mặt trời lặn.
2. Không khí trên biển ấm hơn, dâng lên cao, tạo vùng áp thấp.
3. Không khí mát từ đất liền thổi ra biển.
4. Tốc độ: Thường yếu hơn gió biển, ở mức 2-4 m/s.

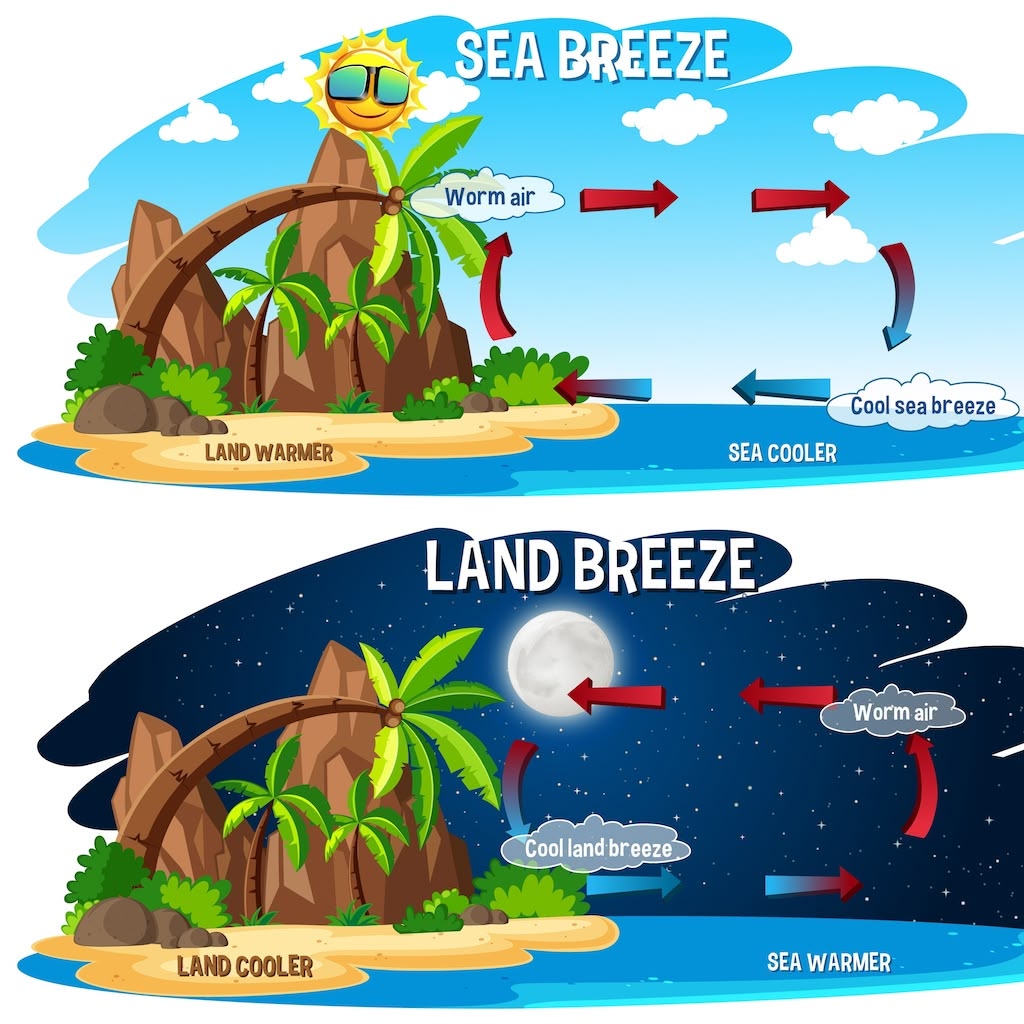

Hình: Sơ đồ minh họa cơ chế hình thành gió biển (ban ngày) và gió đất (ban đêm)

Gió Núi và Gió Thung Lũng

Gió Thung Lũng (Ban Ngày):

Cơ chế:

1. Các sườn núi nhận ánh nắng mặt trời và nóng lên nhanh hơn đáy thung lũng.
2. Không khí nóng men theo sườn núi dâng lên cao.
3. Không khí mát hơn từ thung lũng di chuyển lên để thay thế.
4. Thời gian: Gió hoạt động mạnh nhất trong khoảng 10-16 giờ.

Gió Núi (Ban Đêm):

Cơ chế:

1. Sườn núi nguội đi nhanh chóng do bức xạ nhiệt vào không gian.
2. Không khí tiếp xúc với sườn núi trở nên lạnh, nặng hơn và chảy xuống thung lũng.
3. Hình thành dòng gió thổi từ núi xuống thung lũng.
4. Thời gian: Gió mạnh nhất vào lúc sáng sớm.

---

Năng Lượng Chứa Trong Gió

Phương Trình Công Suất

Động năng của một khối không khí chuyển động (gió) được tính bằng phương trình công suất:

$P = \frac{1}{2} \cdot \rho \cdot A \cdot v^3$

Trong đó:

• $P$: Công suất trong gió (Watt)
• $\rho$: Mật độ không khí (kg/m³)
• $A$: Diện tích quét của rotor tuabin (m²)
• $v$: Tốc độ gió (m/s)

Phân Tích Các Thành Phần

1. Mật Độ Không Khí ($\rho$)

Giá trị tiêu chuẩn: 1,225 kg/m³ (tại mực nước biển, 15°C)

Các yếu tố ảnh hưởng:

• Nhiệt độ: Không khí lạnh có mật độ cao hơn $\rightarrow$ $\rho$ lớn hơn.
• Áp suất khí quyển: Áp suất cao hơn $\rightarrow$ $\rho$ lớn hơn.
• Độ cao: Càng lên cao, mật độ không khí càng giảm $\rightarrow$ $\rho$ nhỏ hơn.

Bảng tham khảo mật độ không khí theo độ cao:

Độ cao (m)	Mật độ (kg/m³)	Tỷ lệ so với mực biển
0	1,225	100%
500	1,167	95,3%
1000	1,112	90,8%
1500	1,058	86,4%
2000	1,007	82,2%

2. Diện Tích Quét ($A$)

Công thức: $A = \pi R^2 = \pi (D/2)^2$

Trong đó $D$ là đường kính rotor.

Ví dụ tính toán:

• Rotor đường kính 80m: $A = \pi \cdot (40)^2 \approx 5.027 \text{ m}^2$
• Rotor đường kính 100m: $A = \pi \cdot (50)^2 \approx 7.854 \text{ m}^2$
• Rotor đường kính 120m: $A = \pi \cdot (60)^2 \approx 11.310 \text{ m}^2$

3. Tốc Độ Gió - Yếu Tố Quyết Định ($v^3$)

Quy luật lũy thừa bậc ba là đặc tính quan trọng nhất của năng lượng gió: Công suất tỉ lệ thuận với lập phương của tốc độ gió.

Ví dụ minh họa:

• Tốc độ gió 4 m/s $\rightarrow$ Công suất tỉ lệ với: $4^3 = 64$
• Tốc độ gió 8 m/s $\rightarrow$ Công suất tỉ lệ với: $8^3 = 512$ (tăng 8 lần)
• Tốc độ gió 12 m/s $\rightarrow$ Công suất tỉ lệ với: $12^3 = 1.728$ (tăng 27 lần)

Ý Nghĩa Thực Tế

1. Lựa chọn vị trí: Một địa điểm có tốc độ gió trung bình chỉ cao hơn một chút cũng có thể mang lại sản lượng năng lượng cao hơn đáng kể.
2. Chiều cao lắp đặt tuabin: Gió thường mạnh hơn ở độ cao lớn hơn, làm tăng sản lượng điện theo quy luật lũy thừa bậc ba.
3. Biến động theo mùa: Sự thay đổi tốc độ gió giữa các mùa có tác động rất lớn đến sản lượng năng lượng hàng năm.

---

Tương Tác Giữa Tuabin và Dòng Gió

Thuyết Ống Dòng (Stream Tube Theory)

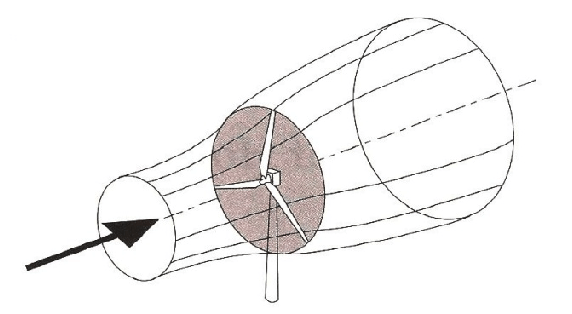

Hình: Ống dòng không khí khi đi qua một tuabin gió

Khi gió đi qua một tuabin, dòng không khí bị hãm lại (giảm tốc độ) và mở rộng ra. Hiện tượng này được mô tả bởi thuyết ống dòng:

Giai Đoạn 1: Phía Trước Tuabin (Upwind)

• Tốc độ: $v_1$ (tốc độ gió tự do)
• Áp suất: Thấp hơn một chút so với áp suất khí quyển xung quanh.
• Diện tích ống dòng: Nhỏ hơn diện tích quét của rotor.

Giai Đoạn 2: Tại Tuabin (At Rotor)

• Tốc độ: $v$ (tốc độ gió qua rotor)
• Áp suất: Có sự sụt áp đột ngột khi đi qua đĩa rotor.
• Diện tích: Bằng diện tích quét $A$ của rotor.

Giai Đoạn 3: Phía Sau Tuabin (Downwind)

• Tốc độ: $v_2 < v_1$ (gió đã bị giảm tốc).
• Áp suất: Dần dần phục hồi về bằng áp suất khí quyển.
• Diện tích ống dòng: Mở rộng ra, lớn hơn diện tích rotor.

Định Luật Betz

Khám phá lịch sử:

• Được thiết lập bởi nhà vật lý học người Đức Albert Betz vào năm 1919.
• Công bố trong cuốn sách kinh điển "Wind-Energie" của ông vào năm 1926.
• Đây là định luật nền tảng của ngành khí động học tuabin gió.

Hình: Cuốn sách "Wind-Energie" của Albert Betz, xuất bản năm 1926

Nội Dung Định Luật:

Định luật Betz phát biểu rằng: Một tuabin gió lý tưởng chỉ có thể chuyển đổi tối đa 16/27 (tức 59,3%) động năng của gió thành năng lượng cơ học.

Giải Thích Vật Lý:

Tại sao không thể là 100%?

1. Nếu tuabin khai thác toàn bộ 100% năng lượng từ gió, vận tốc gió phía sau tuabin sẽ phải bằng không ($v_2 = 0$).
2. Khi đó, không khí sẽ bị chặn lại hoàn toàn và không thể thoát ra khỏi khu vực phía sau tuabin.
3. Khi không khí không thoát ra được, thì không có dòng không khí mới nào có thể đi vào tuabin.
4. Kết quả là tuabin sẽ ngừng quay và không tạo ra năng lượng.

Điều kiện hiệu suất tối ưu:

• Một tuabin lý tưởng sẽ làm giảm tốc độ gió sao cho vận tốc dòng khí ở phía xa sau tuabin ($v_2$) bằng 1/3 vận tốc gió tự do ban đầu ($v_1$).
• Tức là: $v_2 = \frac{1}{3} v_1$.
• Tại điều kiện này, hiệu suất trích xuất năng lượng đạt giá trị cực đại là 16/27 ≈ 59,3%.

Công Thức Toán Học:

Hệ số công suất cực đại ($C_{p,max}$):

$C_{p,max} = \frac{16}{27} \approx 0,593$

Trong thực tế:

• Các tuabin gió hiện đại đạt hệ số công suất $C_p$ trong khoảng 0,35 - 0,45 (35-45%).
• Sự chênh lệch này là do các tổn thất không thể tránh khỏi như ma sát, nhiễu động không khí, và các yếu tố thiết kế không hoàn hảo của cánh quạt.

Hệ Quả Thực Tế

1. Khoảng cách giữa các tuabin: Các tuabin trong một trang trại gió phải được đặt cách nhau đủ xa để giảm thiểu hiệu ứng bóng (wake effect) - tức ảnh hưởng của dòng gió đã bị giảm tốc từ tuabin phía trước.
2. Bố trí trang trại gió: Việc bố trí các tuabin cần được tối ưu hóa dựa trên hướng gió chủ đạo để tối đa hóa sản lượng toàn nhà máy.
3. Hiệu suất thực tế: Cần nhận thức rằng chỉ có thể khai thác khoảng 35-45% năng lượng của gió trong điều kiện vận hành thực tế.
4. Thiết kế rotor: Các kỹ sư luôn tối ưu hóa hình dạng khí động học của cánh quạt để tiến gần nhất đến giới hạn Betz.

---

Đo Lường Tốc Độ Gió

Thiết Bị Đo Gió (Anemometer)

1. Anemometer Dạng Cốc/Cánh Quạt

Nguyên lý: Tốc độ quay của các cốc hoặc cánh quạt tỉ lệ thuận với tốc độ gió. Độ chính xác: Thường là ±0,1 m/s. Ứng dụng: Phổ biến tại các trạm quan trắc khí tượng, đánh giá tiềm năng gió.

2. Anemometer Siêu Âm (Ultrasonic)

Nguyên lý: Đo thời gian truyền của các xung siêu âm giữa các cặp đầu dò; sự chênh lệch thời gian cho biết tốc độ gió. Độ chính xác: ±0,05 m/s. Ưu điểm: Không có bộ phận chuyển động, độ bền cao, hoạt động tốt trong điều kiện băng giá.

3. Anemometer Laser Doppler (LIDAR)

Nguyên lý: Chiếu tia laser vào không khí và đo sự dịch chuyển tần số Doppler của ánh sáng bị tán xạ ngược lại bởi các hạt bụi li ti, từ đó suy ra tốc độ gió. Độ chính xác: Rất cao, ±0,01 m/s. Ứng dụng: Nghiên cứu khí quyển chuyên sâu, đo đạc từ xa.

Công Thức Ngoại Suy Tốc Độ Gió Theo Độ Cao

Tốc độ gió tăng theo độ cao do ảnh hưởng của lớp biên ma sát với bề mặt Trái Đất giảm dần.

Công thức luật Logarithm (chính xác):

$v(h) = v(h_0) \cdot \frac{\ln(h/z_0)}{\ln(h_0/z_0)}$

Công thức luật Lũy thừa (thực hành):

$v(h) = v(h_0) \cdot \left(\frac{h}{h_0}\right)^\alpha$

Trong đó:

• $v(h)$: Tốc độ gió tại độ cao cần tính $h$.
• $v(h_0)$: Tốc độ gió đã biết tại độ cao tham chiếu $h_0$.
• $z_0$: Chiều dài độ nhám bề mặt.
• $\alpha$: Hệ số chênh lệch gió (wind shear exponent), phụ thuộc vào độ gồ ghề của địa hình.

Bảng tham khảo hệ số $\alpha$ theo địa hình:

Loại địa hình	$z_0$ (m)	$\alpha$
Biển thoáng, băng	0,0002	0,10
Đồng bằng trống trải	0,0024	0,13
Đất nông nghiệp	0,03	0,19
Vùng ngoại ô	0,3	0,25
Trung tâm thành phố	0,8	0,40

---

Biến Động Của Gió và Phân Phối Weibull

Đặc Điểm Biến Động Của Gió

Gió là một tài nguyên luôn biến đổi, nó thay đổi liên tục theo:

• Thời gian trong ngày (do chu kỳ nhiệt).
• Theo mùa trong năm (do sự thay đổi của các hệ thống áp suất khí quyển).
• Giữa các năm (do các chu kỳ khí hậu dài hạn như El Niño/La Niña).
• Từng khoảnh khắc (do nhiễu động khí quyển ngẫu nhiên).

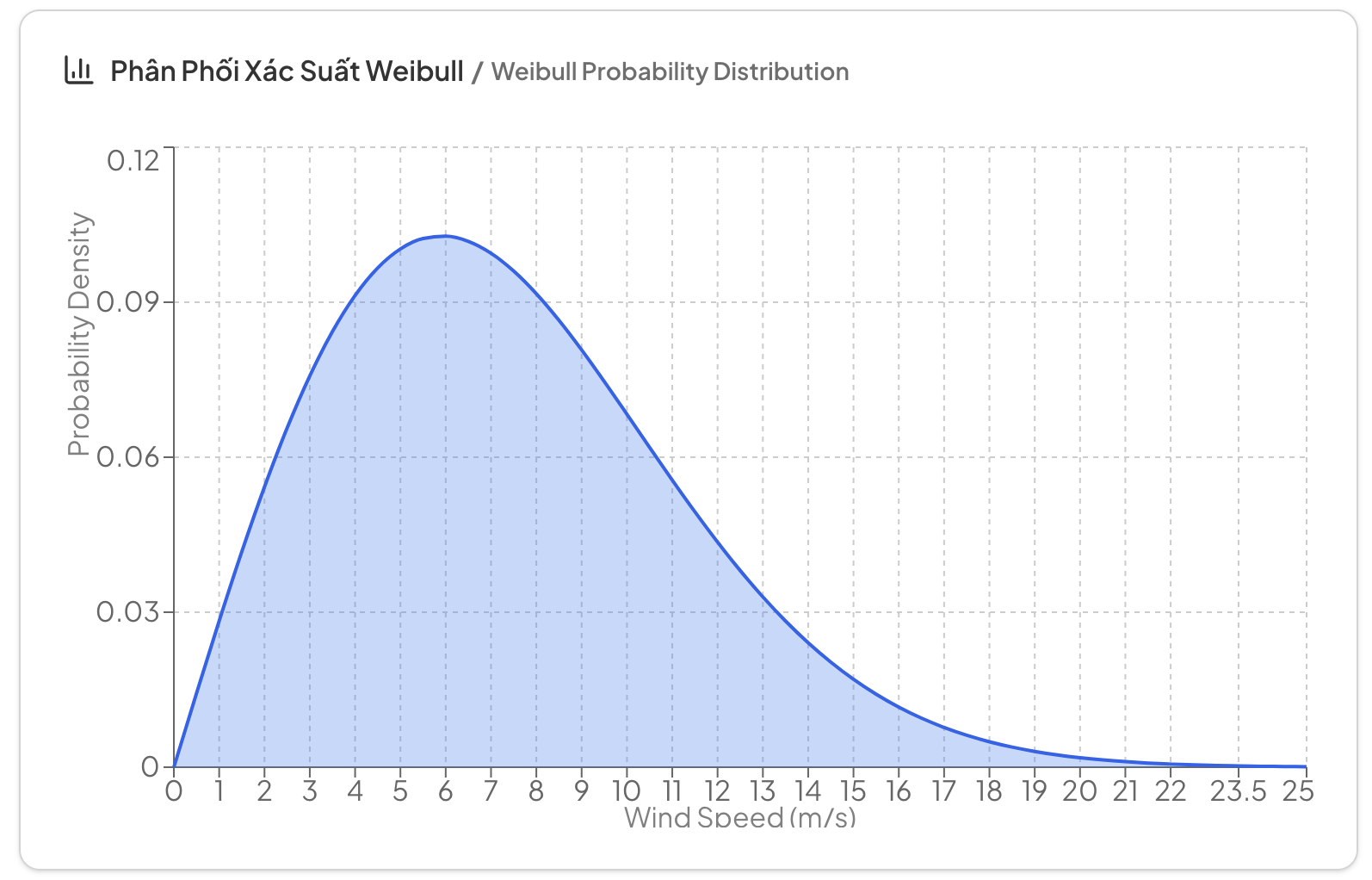

Phân Phối Weibull

Phân phối Weibull là một mô hình thống kê được sử dụng rộng rãi nhất để mô tả phân bố tần suất của tốc độ gió tại một địa điểm cụ thể.

Công Thức:

$f(v) = \left(\frac{k}{c}\right) \cdot \left(\frac{v}{c}\right)^{k-1} \cdot \exp\left[-\left(\frac{v}{c}\right)^k\right]$

Trong đó:

• $k$: Tham số hình dạng (shape parameter).
• $c$: Tham số tỷ lệ (scale parameter).
• $v$: Tốc độ gió.

Ý Nghĩa Các Tham Số:

Tham số Hình dạng k (Shape Parameter):

• Mô tả độ ổn định của gió.
• k ≈ 1: Phân phối mũ (gió rất thất thường, biến động mạnh).
• k ≈ 2: Phân phối Rayleigh (trường hợp điển hình cho nhiều địa điểm gió trên thế giới).
• k > 2: Gió ổn định hơn, tốc độ gió tập trung quanh một giá trị trung bình.

Tham số Tỷ lệ c (Scale Parameter):

• Có liên quan trực tiếp đến tốc độ gió trung bình.
• Với trường hợp k = 2 (Rayleigh), $c \approx 1.128 \cdot \bar{v}$ (với $\bar{v}$ là tốc độ gió trung bình).

Ứng Dụng:

1. Dự báo sản lượng năng lượng: Từ dữ liệu gió thô, có thể xây dựng phân phối Weibull để ước tính sản lượng điện hàng năm của tuabin.
2. Thiết kế tuabin: Giúp lựa chọn loại tuabin có đường cong công suất phù hợp nhất với đặc tính gió của địa phương.
3. Phân tích kinh tế: Là đầu vào quan trọng để đánh giá tính khả thi tài chính của một dự án điện gió.

---

Ví Dụ Tính Toán Thực Tế

Ví Dụ 1: Tính Công Suất Phát Điện Của Tuabin

Thông số đầu vào:

• Đường kính rotor: D = 90 m
• Tốc độ gió: v = 10 m/s
• Mật độ không khí: $\rho$ = 1,225 kg/m³
• Hiệu suất tổng thể của tuabin: $\eta$ = 40% (0,40)

Tính toán:

1. Diện tích quét: $A = \pi (D/2)^2 = \pi \cdot (45)^2 \approx 6.362 \text{ m}^2$

2. Công suất lý thuyết trong gió: $P_{\text{gió}} = \frac{1}{2} \cdot \rho \cdot A \cdot v^3$ $P_{\text{gió}} = \frac{1}{2} \cdot 1,225 \cdot 6.362 \cdot 10^3$ $P_{\text{gió}} = \frac{1}{2} \cdot 1,225 \cdot 6.362 \cdot 1.000 = 3.896.725 \text{ W} \approx 3.897 \text{ kW}$

3. Công suất phát điện thực tế: $P_{\text{thực tế}} = P_{\text{gió}} \cdot \eta = 3.897 \text{ kW} \cdot 0,40 = 1.559 \text{ kW}$

Ví Dụ 2: So Sánh Ảnh Hưởng Của Tốc Độ Gió

Sử dụng cùng một tuabin như trên, nhưng thay đổi tốc độ gió:

Tốc độ gió (m/s)	$v^3$	Công suất trong gió (kW)	Công suất thực tế (kW)
5	125	487	195
8	512	1.999	800
10	1.000	3.897	1.559
12	1.728	6.735	2.694
15	3.375	13.152	5.261

Kết luận: Tăng tốc độ gió từ 5 m/s lên 15 m/s (tăng 3 lần) làm cho công suất phát điện thực tế tăng từ 195 kW lên 5.261 kW (tăng khoảng 27 lần), minh chứng rõ ràng cho quy luật lũy thừa bậc ba.

---

Kết Luận Chương

Nguồn tài nguyên năng lượng gió là một lĩnh vực khoa học liên ngành, đòi hỏi sự am hiểu sâu sắc về:

1. Vật lý khí quyển: Lực Coriolis, tuần hoàn nhiệt, các hệ thống áp suất.
2. Toán học và Thống kê: Phương trình công suất, phân phối xác suất (Weibull).
3. Kỹ thuật: Công nghệ đo lường, phương pháp ngoại suy, khí động học.
4. Kinh tế: Phân tích, đánh giá dự án dựa trên các dữ liệu kỹ thuật.

Việc nắm vững các nguyên lý này là nền tảng cốt lõi để có thể thiết kế, vận hành và đầu tư hiệu quả vào các dự án điện gió.

---

Chương tiếp theo sẽ đi sâu vào nguyên lý hoạt động của tuabin gió, bao gồm các khía cạnh về khí động học cánh quạt, cấu trúc cơ khí, và các hệ thống điều khiển.
