Thiết Kế Tuabin Gió

Giới Thiệu

Thiết kế tuabin gió là một quá trình tối ưu hóa đa mục tiêu (multi-objective optimization) phức tạp, đòi hỏi sự cân bằng giữa hiệu suất khí động học, độ bền kết cấu cơ khí, chi phí sản xuất và tác động đến môi trường. Chương này sẽ đi sâu vào các nguyên lý thiết kế, từ lý thuyết cơ bản đến các ứng dụng thực tiễn.

Mục Tiêu Thiết Kế

Các yêu cầu mang tính cạnh tranh:

Tối đa hóa AEP (Sản lượng Năng lượng Hàng năm - Annual Energy Production)
Tối thiểu hóa COE (Giá thành Năng lượng quy dẫn - Cost of Energy)
Đảm bảo độ tin cậy (tuổi thọ thiết kế 20-25 năm)
Tuân thủ các tiêu chuẩn kỹ thuật (IEC 61400, tiêu chuẩn GL)
Giảm thiểu tác động môi trường (tiếng ồn, cảnh quan)

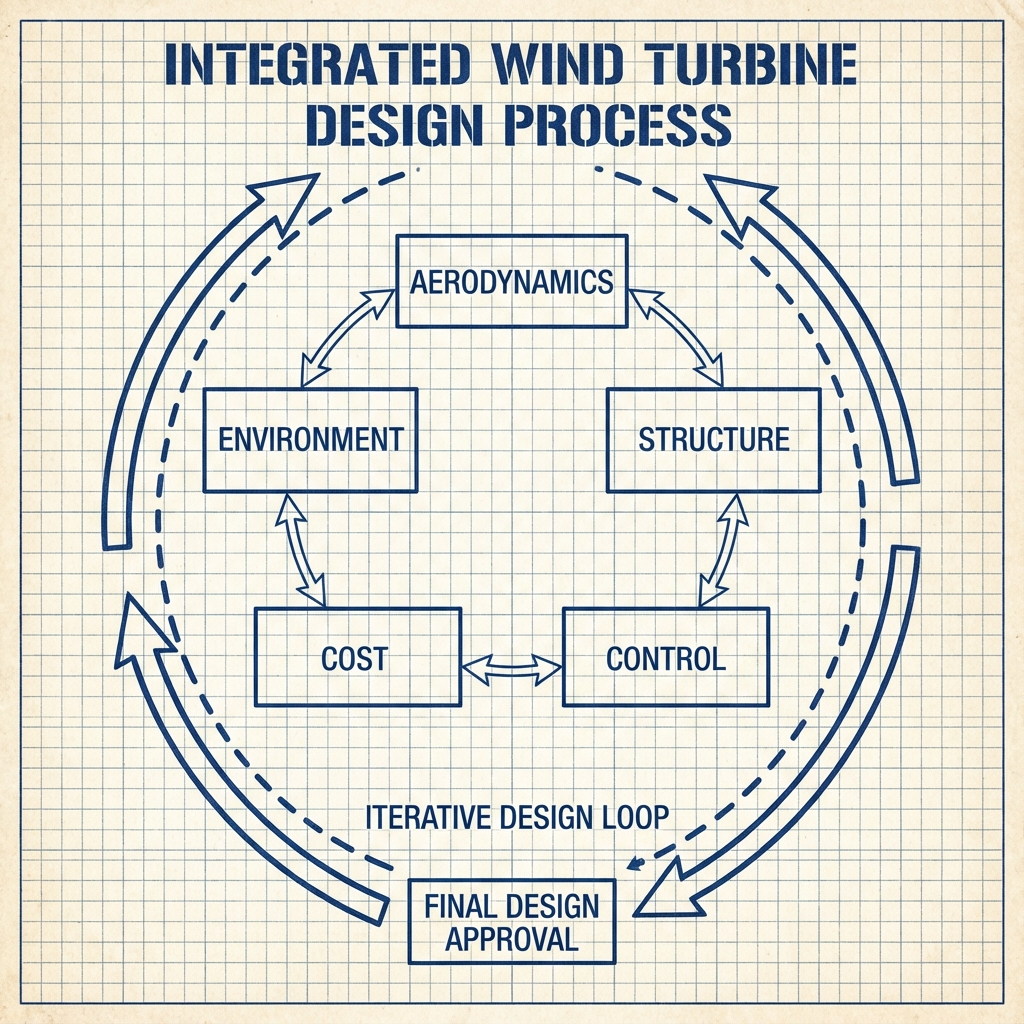

Hình: Quy trình thiết kế tích hợp tuabin gió

Thiết Kế Khí Động Học

1. Lý Thuyết Động Lượng (Momentum Theory)

Lý Thuyết Phần tử Cánh - Động lượng (Blade Element Momentum - BEM)

Nguyên lý cơ bản: Kết hợp lý thuyết động lượng (định luật Betz) với lý thuyết phần tử cánh (lý thuyết đường nâng của Prandtl).

Phương trình cân bằng động lượng:

Lực đẩy (Thrust): T = ṁ(V₀ - V₄) = 4πρR²V₀²a(1+a)
Mô-men xoắn (Torque): Q = ṁr(V₀ω_wake) = 4πρR³V₀ωa'(1-a)

Hệ số cảm ứng (induction factor):

a: Hệ số cảm ứng dọc trục (Axial induction factor)
a': Hệ số cảm ứng tiếp tuyến (Tangential induction factor)

Hình: Mô hình Blade Element Momentum với ống dòng (stream tube)

Phương Trình BEM Chi Tiết

Tại mỗi vị trí bán kính r:

Góc dòng chảy cục bộ (Local flow angle): φ = arctan[(1-a)V₀ / ((1+a')ωr)]

Góc tấn cục bộ (Local angle of attack): α = φ - (β + θ_twist)

Lực cục bộ trên một đơn vị chiều dài cánh:

dL = ½ρW²CL(α)c
dD = ½ρW²CD(α)c

Chuyển đổi về mặt phẳng rotor:

dT = dL cos φ + dD sin φ
dQ = r(dL sin φ - dD cos φ)

Phương trình lặp:

a = 1 / (4F sin²φ/(σCₙ) + 1)
a' = 1 / (4F sin φ cos φ/(σCₜ) - 1)

Trong đó:

F: Hệ số tổn thất đầu cánh Prandtl (Prandtl tip loss factor)
σ: Độ đặc cục bộ (Local solidity) = Bc/2πr
Cₙ = CL cos φ + CD sin φ
Cₜ = CL sin φ - CD cos φ

2. Tối Ưu Hóa Hình Dạng Cánh

Phân Bố Tối Ưu Theo Betz

Với một Tỷ số Tốc độ Đầu cánh (TSR) và số lượng cánh (B) cho trước:

Phân bố độ rộng cánh (chord) tối ưu: c(r) = (8πr sin φ) / (3BCL λ_r)

Phân bố góc xoắn (twist) tối ưu: θ(r) = arctan(2/3λ_r) - α_design

Trong đó λ_r = λr/R (tỷ số tốc độ cục bộ)

Hình: Phân bố tối ưu độ rộng cánh (chord) và góc xoắn (twist) theo bán kính

Chiến Lược Lựa Chọn Biên Dạng (Airfoil)

Vùng gốc cánh (r/R = 0.2-0.4):

Yêu cầu: Toàn vẹn kết cấu, hệ số lực nâng cực đại (CL,max) cao
Biên dạng: Dày (t/c = 30-40%), dòng biên dạng DU
Ví dụ: DU40, DU35, S809

Vùng giữa cánh (r/R = 0.4-0.8):

Yêu cầu: Tỷ số L/D (Lực nâng/Lực cản) cao, đặc tính thất tốc (stall) không nhạy cảm
Biên dạng: Dày trung bình (t/c = 20-25%)
Ví dụ: S825, S826, các biên dạng của NREL

Vùng đầu cánh (r/R = 0.8-1.0):

Yêu cầu: Tiếng ồn thấp, đặc tính lực nâng (Cl) ổn định
Biên dạng: Mỏng (t/c = 15-18%)
Ví dụ: S809, NACA 63-418

Các Kỹ Thuật Thiết Kế Nâng Cao

Hiệu chỉnh 3D:

Gia tăng do quay (Rotational augmentation): Mô hình Du-Selig
Tổn thất đầu cánh (Tip loss): Hiệu chỉnh Prandtl, Glauert
Tổn thất gốc cánh (Hub loss): Hệ số tổn thất gốc/đầu cánh

Tối ưu hóa hình dạng mặt bằng cánh (planform):

Thuật toán di truyền (Genetic algorithms)
Tối ưu hóa dựa trên gradient (Gradient-based optimization)
Tối ưu hóa đa mục tiêu (Multi-objective optimization) (AEP so với Chi phí và Tiếng ồn)

Thiết Kế Kết Cấu

1. Phân Tích Tải Trọng

Các Trường Hợp Tải Trọng Thiết Kế (Design Load Cases - DLC) theo IEC 61400-1

Tình huống thiết kế 1: Phát điện (Power Production)

DLC 1.1: Điều kiện gió bình thường (NWP)
DLC 1.2: Gió bình thường + thay đổi hướng
DLC 1.3: Gió nhiễu loạn cực đoan (ETM)
DLC 1.4: Gió giật kết hợp cực đoan (ECD)
DLC 1.5: Gió đứt (shear) cực đoan (EWS)

Tình huống thiết kế 2: Phát điện + Sự cố

DLC 2.1: Sự cố hệ thống điều khiển
DLC 2.2: Sự cố hệ thống bảo vệ
DLC 2.3: Sự cố lưới điện bên ngoài

Tình huống thiết kế 6: Điều kiện Dừng (Parked)

DLC 6.1: Gió cực đoan (EWM) - chu kỳ lặp 50 năm
DLC 6.2: Mất kết nối lưới điện
DLC 6.3: Lệch hướng gió (yaw) cực đoan

Hình: Ma trận các Trường hợp Tải trọng Thiết kế theo IEC 61400-1

Các Mô Hình Gió

Cấu trúc Gió Bình thường (Normal Wind Profile - NWP): V(z) = Vhub × (z/zhub)^α

Mô hình Gió Cực đoan (Extreme Wind Model - EWM): Ve50 = 1.4 × Vref (Cấp I, II, III)

Các Mô hình Nhiễu loạn (Turbulence Models):

Phổ Kaimal
Phổ Von Karman
Nhiễu loạn kết hợp (Mô hình Mann)

Mô Phỏng Tải Trọng

Các phần mềm đàn hồi-khí động (Aeroelastic Codes):

FAST/OpenFAST: NREL (mã nguồn mở)
Bladed: DNV GL (thương mại)
HAWC2: DTU (nghiên cứu)
FLEX5: DTU (nghiên cứu)

Quy trình mô phỏng:

Tạo trường gió ngẫu nhiên (stochastic)
Tính toán tải trọng khí động học
Phản ứng động lực học của kết cấu
Tương tác với hệ thống điều khiển
Phân tích thống kê (tải trọng tương đương gây phá hủy mỏi - damage equivalent loads)

2. Triết Lý Thiết Kế Kết Cấu

Thiết Kế Theo Trạng Thái Giới Hạn (Limit States Design)

Trạng thái Giới hạn Cực hạn (Ultimate Limit State - ULS):

Tiêu chí phá hủy: Độ bền vật liệu
Hệ số an toàn vật liệu: γm = 1.35 (thép), 1.5 (composite)
Hệ số an toàn tải trọng: γf = 1.35

Trạng thái Giới hạn Mỏi (Fatigue Limit State - FLS):

Tiêu chí phá hủy: Tích lũy hư hỏng
Phương pháp: Quy tắc Palmgren-Miner
Hệ số an toàn mỏi: γm,fat = 1.15-2.0

Trạng thái Giới hạn Sử dụng (Serviceability Limit State - SLS):

Tiêu chí: Độ võng, rung động
Giới hạn: Độ võng đầu cánh < 0.7R

Lựa Chọn Vật Liệu

Vật liệu Cánh:

Vị trí	Vật liệu	Ưu điểm	Ứng dụng
Dầm chính (Spar cap)	Sợi carbon/epoxy	Tỷ lệ cường độ/khối lượng cao	Chịu tải chính
Vỏ (Shell)	Sợi thủy tinh/epoxy	Hiệu quả chi phí	Tạo hình dạng khí động học
Lõi (Core)	Bọt PVC, Gỗ Balsa	Trọng lượng nhẹ	Kết cấu sandwich
Bề mặt	Lớp phủ Gel (Gel coat)	Chống chịu thời tiết	Hoàn thiện bên ngoài

Vật liệu Tháp:

Loại	Vật liệu	Ưu điểm	Nhược điểm
Tháp thép ống	Thép S355	Cường độ cao, dễ chế tạo	Ăn mòn, vận chuyển
Bê tông	Bê tông dự ứng lực	Vật liệu địa phương, cao	Móng nặng
Hỗn hợp (Hybrid)	Thép ở trên + bê tông ở dưới	Tối ưu từng đoạn	Kết nối phức tạp

3. Thiết Kế Kết Cấu Cánh

Thiết Kế Dầm Chính (Spar Cap)

Chức năng: Chịu mô-men uốn theo phương vỗ (flapwise) và phương cạnh (edgewise).

Đường truyền tải:

Phương vỗ (Flapwise): Dầm chính chịu tải kéo/nén.
Phương cạnh (Edgewise): Kết hợp giữa vỏ và dầm chính.
Phương xoắn (Torsion): Tiết diện hộp kín, các vách chịu cắt.

Hình: Cấu trúc chi tiết bên trong cánh tuabin

Thiết kế lớp vật liệu (Laminate):

Lớp sợi 0°: Chịu tải dọc trục (sợi carbon đơn hướng - UD).
Lớp sợi ±45°: Chịu tải cắt, tăng khả năng chịu hư hỏng.
Lớp vật liệu độn (Mat): Cung cấp các đặc tính theo chiều dày.

Thiết Kế Vách Chịu Cắt (Shear Web)

Chức năng:

Truyền tải trọng giữa mặt hút (suction side) và mặt nén (pressure side).
Duy trì hình dạng mặt cắt ngang dưới tác động của mô-men xoắn.
Cung cấp sự ổn định chống mất ổn định cục bộ (local buckling).

Các yếu tố cần cân nhắc khi thiết kế:

Chiều cao vách: Tối ưu hóa giữa trọng lượng và độ bền.
Vật liệu lõi: Bọt so với kết cấu tổ ong (honeycomb).
Mối nối: Mối nối giữa vách và dầm chính là vị trí quan trọng.

Thiết Kế Mỏi (Fatigue Design)

Mỏi chu kỳ cao (High-cycle fatigue): 10^7 - 10^9 chu kỳ trong 20 năm.

Các vị trí tới hạn:

Gốc cánh: Tập trung ứng suất.
Vị trí chord lớn nhất: Mô-men uốn lớn nhất.
Cạnh thoát (Trailing edge): Mỏi tại đường dán.

Đường cong S-N cho vật liệu composite:

log N = log A - m × log(σ/σult)

Giá trị m điển hình:

Thủy tinh/epoxy: m = 10-12
Carbon/epoxy: m = 12-15

Thiết Kế Hệ Thống Truyền Động (Drivetrain)

1. Thiết Kế Hộp Số

Hệ Thống Bánh Răng Hành Tinh (Planetary Gear Systems)

Ưu điểm:

Gọn nhẹ: Mật độ công suất cao.
Nhiều đường truyền tải: Tăng độ tin cậy.
Đầu vào/đầu ra đồng trục: Dễ dàng căn chỉnh.

Thách thức thiết kế:

Phân chia tải trọng (Load sharing): Phân bố tải không đều.
Tải trọng lên ổ bi hành tinh: Tải trọng hướng tâm cao.
Giá đỡ bánh răng vành ngoài (Ring gear): Đường kính lớn.

Hình: Cấu hình hộp số hành tinh 3 cấp

Tính Toán Định Mức Bánh Răng (Gear Rating)

Tiêu chuẩn AGMA/ISO:

Ứng suất tiếp xúc: σH = ZH × ZE × Zε × √(Ft × Ko × Kv × Ks × KH × Kf) / (b × d1)

Ứng suất uốn: σF = Ft × Ko × Kv × Ks × Kf × KH / (b × mn × YF × Yε × Yβ)

Tuổi thọ mỏi: N = (σlim/σactual)^m

Các Ý Tưởng Hộp Số Tiên Tiến

Hộp số từ (Magnetic gearing):

Ưu điểm: Không tiếp xúc, không cần bảo trì.
Nhược điểm: Chi phí, mật độ công suất.
Tình trạng: Giai đoạn nghiên cứu.

Hệ thống truyền động lai (Hybrid drives):

Máy phát tốc độ trung bình: 150-300 vòng/phút.
Hộp số một cấp: Tỷ số truyền 5-10:1.
Lợi ích: Giảm độ phức tạp so với truyền động trực tiếp (direct drive).

2. Thiết Kế Máy Phát Điện

Máy Phát Điện Đồng Bộ Nam Châm Vĩnh Cửu (PMSG)

Thiết kế rotor:

Nam châm gắn bề mặt (Surface-mounted PM): Đơn giản, tốc độ cao.
Nam châm chìm (Interior PM - IPM): Có mô-men từ trở, kết cấu chắc chắn.
Kiểu nan hoa (Spoke-type): Mật độ công suất cao.

Thiết kế stator:

Dây quấn tập trung (Concentrated windings): Chịu lỗi tốt.
Dây quấn phân bố (Distributed windings): Sóng hài thấp.
Số rãnh phân đoạn (Fractional slot): Giải pháp dung hòa.

Hình: Thiết kế PMSG với nam châm vĩnh cửu chìm (IPM)

Thiết Kế Điện Từ

Phương trình xác định kích thước: P = π × D² × L × n × Bδ × Ac × cos φ / 4

Mật độ từ thông khe hở không khí: Bδ = μ0 × Hm × hm / (g + km × hm)

Tổn thất:

Tổn thất đồng: I²R
Tổn thất sắt: Từ trễ + dòng điện xoáy
Tổn thất nam châm: Dòng điện xoáy trong nam châm vĩnh cửu
Tổn thất cơ học: Ổ bi, ma sát không khí

Thiết Kế Tản Nhiệt

Nguồn nhiệt:

Dây quấn stator: 70-80%
Nam châm rotor: 5-10%
Lõi sắt: 15-20%

Phương pháp làm mát:

Làm mát bằng không khí: Đơn giản, công suất hạn chế.
Làm mát bằng chất lỏng: Công suất cao, phức tạp.
Ống tản nhiệt (Heat pipes): Thụ động, đáng tin cậy.

Mạng nhiệt (Thermal network):

R_th,total = R_winding-core + R_core-frame + R_frame-ambient

Thiết Kế Hệ Thống Điều Khiển

1. Kiến Trúc Điều Khiển

Cấu Trúc Điều Khiển Đa Cấp

Cấp 1: Điều khiển Thành phần (< 1ms)

Cơ cấu chấp hành góc pitch (Pitch actuator): Điều khiển vị trí.
Điều khiển bộ biến tần (Converter control): Vòng lặp dòng điện/điện áp.
Hệ thống an toàn: Dừng khẩn cấp.

Cấp 2: Điều khiển Tuabin (10-100ms)

Điều chỉnh công suất: Theo dõi điểm công suất cực đại (MPPT) dưới tốc độ gió định mức.
Giảm thiểu tải trọng: Trên tốc độ gió định mức.
Phối hợp hệ thống: Tất cả các hệ thống con.

Cấp 3: Điều khiển Nhà máy (1-60s)

Giảm thiểu ảnh hưởng của dòng chảy sau tuabin (Wake mitigation): Tối ưu hóa trang trại.
Dịch vụ lưới điện: Hỗ trợ tần số, điện áp.
Quản lý tài sản: Giám sát hiệu suất.

Hình: Cấu trúc phân cấp của hệ thống điều khiển

Các Phương Pháp Thiết Kế Bộ Điều Khiển

Điều khiển Cổ điển:

Bộ điều khiển PID: Đơn giản, bền vững.
Bộ bù sớm-trễ pha (Lead-lag compensators): Cải thiện biên độ pha.
Lập lịch hệ số khuếch đại (Gain scheduling): Cho hệ thống phi tuyến.

Điều khiển Hiện đại:

Không gian trạng thái (State-space): Cho hệ thống đa đầu vào - đa đầu ra (MIMO).
LQR/LQG: Điều khiển tối ưu.
Điều khiển H∞: Đảm bảo hiệu suất bền vững.

Các Phương pháp Nâng cao:

Điều khiển Dự báo theo Mô hình (Model Predictive Control - MPC)
Điều khiển Thích ứng (Adaptive control)
Tích hợp Học máy (Machine learning)

2. Điều Khiển Điều Chỉnh Công Suất

Vùng 2: Điều khiển MPPT

Mục tiêu: Tối đa hóa hệ số công suất (Cp) dọc theo đường cong TSR tối ưu.

Điều khiển mô-men xoắn: Tgen = Kopt × ωgen²

Trong đó: Kopt = ½ρπR⁵Cp,max/(λopt³ × Ng³)

Phản hồi tín hiệu công suất (Power signal feedback - PSF):

% Mã giả MATLAB
Pref = Kopt * omega_gen^3;
Tgen = PI_controller(Pref - Pmeas);

Vùng 3: Điều Khiển Góc Pitch (Pitch Control)

Điều khiển pitch tập thể (Collective pitch control):

Đầu vào: Sai lệch công suất (Pref - Pmeas).
Đầu ra: Lệnh góc pitch β.
Bộ điều khiển: PI với lập lịch hệ số khuếch đại (gain scheduling).

Lập lịch hệ số khuếch đại:

Kp(v) = Kp0 / (1 + v/v0)
Ki(v) = Ki0 / (1 + v/v0)²

Điều khiển pitch độc lập (Individual pitch control - IPC):

Mục tiêu: Giảm tải trọng 1P (tải trọng lặp lại mỗi vòng quay).
Phương pháp: Biến đổi sang hệ tọa độ d-q.
Thực thi: Song song với điều khiển pitch tập thể.

3. Các Chức Năng Điều Khiển Nâng Cao

Giảm Chấn Tháp (Tower Damping)

Vấn đề: Dao động của tháp theo phương trước-sau tại tần số tự nhiên thứ nhất.

Giải pháp: Phản hồi từ gia tốc của nacelle.

T_damping = -K_tower × acc_filtered

Thiết kế bộ lọc: Bộ lọc thông dải quanh tần số của tháp (0.2-0.5 Hz).

Giảm Chấn Hệ Thống Truyền Động (Drive-train Damping)

Vấn đề: Dao động xoắn trong hệ thống truyền động.

Giải pháp: Điều biến mô-men xoắn của máy phát.

T_drivetrain = -K_dt × (omega_gen - omega_ref)_filtered

Bộ lọc: Bộ lọc thông cao để tránh ảnh hưởng đến điều khiển công suất.

Tối Ưu Hóa và Các Đánh Đổi Kỹ Thuật

1. Tối Ưu Hóa Đa Mục Tiêu

Các Hàm Mục Tiêu

Mục tiêu chính:

Tối đa hóa AEP: ∫P(v)f(v)dv
Tối thiểu hóa LCOE: (CAPEX + PV(OPEX))/AEP_lifetime
Tối thiểu hóa tải trọng: DEL (Tải trọng Tương đương Gây phá hủy mỏi)

Các ràng buộc:

Độ võng: Khoảng hở đầu cánh > biên độ an toàn
Ứng suất: σ < σallow / γm
Tần số: Tránh cộng hưởng với tần số 1P, 3P
Tiêu chuẩn: Tuân thủ IEC 61400

Tối Ưu Hóa Pareto

Thuật toán NSGA-II:

Khởi tạo: Quần thể ngẫu nhiên.
Đánh giá: Tính toán các hàm mục tiêu.
Sắp xếp không bị trội (Non-dominated sorting): Tạo các mặt trận Pareto.
Khoảng cách chật chội (Crowding distance): Bảo tồn sự đa dạng.
Lựa chọn: Cá thể ưu tú + giải đấu.
Lai ghép/Đột biến: Tạo ra thế hệ con.

Hình: Mặt trận Pareto cho tối ưu hóa AEP và COE

2. Các Đánh Đổi trong Thiết Kế

Kích Thước Rotor và Chiều Cao Trụ

Rotor lớn hơn:

Ưu điểm: Hệ số công suất (capacity factor) cao hơn, sản lượng năng lượng nhiều hơn.
Nhược điểm: Tải trọng cao hơn, giới hạn vận chuyển, chi phí cao hơn.

Trụ cao hơn:

Ưu điểm: Tốc độ gió cao hơn, ít nhiễu loạn hơn.
Nhược điểm: Chi phí tháp cao hơn, tác động cảnh quan lớn hơn.

Tối ưu hóa: Lựa chọn suất đầu tư riêng (specific power - W/m²).

Lựa Chọn Tỷ số Tốc độ Đầu cánh (TSR)

TSR cao (λ = 8-12):

Ưu điểm: Hệ số Cp cao hơn, hộp số nhỏ hơn.
Nhược điểm: Tốc độ đầu cánh cao hơn, ồn hơn.

TSR thấp (λ = 4-6):

Ưu điểm: Tiếng ồn thấp hơn, vận hành bền vững hơn.
Nhược điểm: Hộp số lớn hơn, tốn nhiều vật liệu hơn.

Điều Khiển Pitch so với Điều Khiển Thất Tốc (Stall)

Điều khiển Pitch:

Ưu điểm: Điều khiển công suất tốt hơn, tuân thủ yêu cầu lưới điện tốt hơn.
Nhược điểm: Hệ thống phức tạp, cần bảo trì.

Điều khiển Thất tốc (Stall):

Ưu điểm: Đơn giản, thụ động, đáng tin cậy.
Nhược điểm: Công suất biến động, khả năng điều khiển hạn chế.

Tiêu Chuẩn Thiết Kế và Chứng Nhận

1. Bộ Tiêu Chuẩn IEC 61400

IEC 61400-1: Yêu Cầu Thiết Kế

Các cấp tuabin gió:

Cấp	Vref (m/s)	A/B	Iref
I	50	A: 0.16, B: 0.14	Vị trí có nhiễu loạn cao
II	42.5	A: 0.16, B: 0.14	Vị trí có gió trung bình
III	37.5	A: 0.16, B: 0.14	Vị trí có gió thấp
S	Đặc biệt	Tham số đặc biệt	Theo từng vị trí cụ thể

Các hệ số an toàn:

Thành phần	Vật liệu	γm	Ứng dụng
Cánh	Composite	1.5	Tải trọng cực hạn
Hub	Thép	1.35	Tải trọng cực hạn
Tháp	Thép	1.35	Tải trọng cực hạn
Móng	Bê tông	1.5	Tải trọng cực hạn

IEC 61400-2: Tuabin Gió Cỡ Nhỏ

Phạm vi: P < 200 kW, A < 200 m²

Phương pháp thiết kế đơn giản hóa:

Giảm số lượng các trường hợp tải trọng.
Quy trình thử nghiệm đơn giản hóa.
Hệ số an toàn thấp hơn (dựa trên kinh nghiệm).

2. Quy Trình Chứng Nhận

Chứng Nhận Thiết Kế

Giai đoạn 1: Đánh giá Thiết kế

Xem xét tài liệu thiết kế.
Kiểm tra tính toán tải trọng.
Đánh giá hệ thống an toàn.
Quy trình đảm bảo chất lượng sản xuất.

Giai đoạn 2: Thử nghiệm Loại (Type Testing)

Hiệu suất công suất: IEC 61400-12-1
Thử nghiệm cơ khí: IEC 61400-23
Thử nghiệm điện: IEC 61400-21
Đo lường tiếng ồn: IEC 61400-11

Các Tổ Chức Chứng Nhận

Các tổ chức chứng nhận chính:

DNV GL: Dẫn đầu toàn cầu.
TÜV SÜD: Kỹ thuật của Đức.
UL: Tập trung vào thị trường Bắc Mỹ.
DEWI-OCC: Chuyên gia về điện gió ngoài khơi.

Hình: Quy trình chứng nhận từ thiết kế đến vận hành

Các Chủ Đề Thiết Kế Nâng Cao

1. Tuabin Gió Nổi (Floating Wind Turbines)

Các Thách Thức Thiết Kế

Độ ổn định của phao nổi:

Heave: Chuyển động thẳng đứng.
Pitch/Roll: Chuyển động nghiêng.
Surge/Sway: Chuyển động ngang.

Các loại phao nổi:

Phao Spar (Spar buoy): Mớn nước sâu, ổn định.
Bán chìm (Semi-submersible): Mớn nước nông, phức tạp.
Phao chân căng (TLP - Tension Leg Platform): Dây neo căng.

Động Lực Học Tương Tác (Coupled Dynamics)

Khí động học ↔ Thủy động học:

Chuyển động của phao ảnh hưởng đến dòng gió vào.
Tải trọng khí động học gây ra chuyển động của phao.
Hệ thống điều khiển phải tính đến sự tương tác này.

Các sửa đổi trong thiết kế:

Tháp cứng hơn: Giảm sự tương tác.
Điều khiển nâng cao: Bù trừ chuyển động của phao.
Vật liệu khác: Cân nhắc về mỏi.

2. Tuabin Gió Trục Đứng (VAWT)

Thiết Kế Darrieus

Ưu điểm:

Đa hướng: Không cần hệ thống xoay hướng gió (yaw system).
Trọng tâm thấp: Dễ vận chuyển hơn.
Bảo trì ở mặt đất: Các bộ phận dễ tiếp cận.

Thách thức:

Thất tốc động (Dynamic stall): Khí động học phức tạp.
Thanh chống đỡ: Lực cản ký sinh.
Hiệu suất thấp hơn: Cp,max ≈ 0.35

Các Ý Tưởng VAWT Hiện Đại

VAWT nổi:

Ổn định: Trọng tâm thấp là một lợi thế.
Khả năng mở rộng quy mô: Tiềm năng tốt hơn tuabin trục ngang (HAWT).
Nghiên cứu: Một số dự án trình diễn đã được thực hiện.

Xu Hướng Thiết Kế Tương Lai

1. Tuabin Quy Mô Cực Lớn

Những Người Khổng Lồ Ngoài Khơi

Kỷ lục hiện tại (2024):

Nguyên mẫu lớn nhất: 20+ MW
Đường kính rotor: 240+ m
Chiều cao trụ: 150+ m ngoài khơi

Thách thức khi mở rộng quy mô:

Quy luật bình phương-lập phương: Thể tích/trọng lượng tăng nhanh hơn diện tích.
Vận chuyển: Giới hạn chiều dài cánh.
Lắp đặt: Năng lực cẩu, sự sẵn có của tàu chuyên dụng.

Các Giải Pháp

Cánh tuabin dạng mô-đun:

Lắp ráp nhiều mảnh: Tại công trường hoặc ngoài khơi.
Mối nối tiên tiến: Bằng bu-lông, keo dán hoặc kết hợp.
Kiểm soát chất lượng: Quy trình lắp ráp tại hiện trường.

Khí động học chủ động:

Cánh biến hình (Morphing blades): Thích ứng hình dạng.
Điều khiển dòng chủ động (Active flow control): Các tấm vi mô (micro-tabs), cơ cấu chấp hành plasma.
Vật liệu thông minh: Áp điện, hợp kim nhớ hình.

2. Tích Hợp Thiết Kế Số

Song Sinh Số (Digital Twin)

Khái niệm: Một bản sao kỹ thuật số thời gian thực của tuabin vật lý.

Ứng dụng:

Tối ưu hóa hiệu suất: Tinh chỉnh liên tục.
Bảo trì dự đoán: Dự báo hỏng hóc.
Đánh giá tải trọng: Ước tính tuổi thọ còn lại.
Thích ứng điều khiển: Tối ưu hóa theo điều kiện cụ thể của địa điểm.

Thiết Kế có Trợ giúp của Trí tuệ Nhân tạo (AI)

Ứng dụng của học máy:

Thiết kế biên dạng cánh (airfoil): Tối ưu hóa bằng mạng nơ-ron.
Dự báo tải trọng: Các mô hình bậc giảm.
Tinh chỉnh bộ điều khiển: Học tăng cường (Reinforcement learning).
Lập kế hoạch bảo trì: Thuật toán dự báo.

3. Thiết Kế Bền Vững

Kinh Tế Tuần Hoàn (Circular Economy)

Thiết kế để tái chế:

Lựa chọn vật liệu: Vật liệu composite có thể tái chế.
Thiết kế mối nối: Dễ dàng tháo dỡ.
Lập kế hoạch cuối vòng đời: Tái chế cánh tuabin.

Vật liệu sinh học:

Sợi tự nhiên: Gia cường bằng sợi lanh, gai dầu.
Nhựa sinh học: Nhựa epoxy gốc thực vật.
Hiệu suất: Tương đương với vật liệu tổng hợp.

Đánh Giá Vòng Đời (Life Cycle Assessment - LCA)

Phân tích từ "cái nôi đến nấm mồ" (cradle-to-grave):

Sản xuất vật liệu: Cường độ năng lượng.
Chế tạo: Phát thải trong quá trình.
Vận chuyển: Dấu chân carbon của logistics.
Vận hành: Thời gian hoàn vốn năng lượng.
Cuối vòng đời: Tái chế/thải bỏ.

Kết quả điển hình:

Hoàn vốn năng lượng: 6-12 tháng.
Hoàn vốn carbon: 6-18 tháng.
Phát thải trong vòng đời: 10-25 g CO₂/kWh.

Kết Luận

Thành Tựu Thiết Kế Hiện Tại

Hiệu suất khí động học: Đạt 45-50% giới hạn Betz lý thuyết.
Độ tin cậy: Hệ số khả dụng >97%, tuổi thọ 20-25 năm.
Quy mô: Từ kW đến 20+ MW, có thể thích ứng với mọi ứng dụng.
Chi phí: LCOE giảm từ $0.30 xuống còn$ 0.03-0.05/kWh.

Xu Hướng Tương Lai

Mở rộng quy mô cực lớn: Tuabin ngoài khơi 20-30 MW.
Hệ thống thông minh: Thiết kế và vận hành dựa trên AI.
Bền vững: Kinh tế tuần hoàn, vật liệu có thể tái chế.
Tích hợp: Các hệ thống năng lượng tái tạo hỗn hợp.

Những Thách Thức Còn Lại

Giới hạn vật lý: Tiến gần đến giới hạn Betz.
Hạn chế về vật liệu: Mở rộng quy mô vượt ra ngoài khả năng hiện tại.
Áp lực chi phí: Yêu cầu tiếp tục giảm LCOE.
Môi trường: Tác động về tiếng ồn, cảnh quan, động vật hoang dã.

Thiết kế tuabin gió đã trở thành một ngành kỹ thuật trưởng thành, kết hợp kiến thức từ khí động học, cơ học, điện tử và khoa học vật liệu để tạo ra một trong những cỗ máy phức tạp nhất trong lịch sử nhân loại.

Chương tiếp theo sẽ đi sâu vào sản xuất và lắp đặt tuabin gió, từ quy trình chế tạo đến nghiệm thu tại công trường.

← Trước:

Cách Hoạt Động của Tuabin Gió

Tiếp:

Sản Xuất và Lắp Đặt

→
