Nguyên Lý Vận Hành Của Tuabin Gió

Giới Thiệu

Tuabin gió hiện đại là một hệ thống cơ-điện tử phức tạp, tích hợp nhiều nguyên lý khoa học và công nghệ tiên tiến. Chương này sẽ giải thích chi tiết cơ chế vận hành, từ khí động học nền tảng đến hệ thống điều khiển thông minh.

Nguyên Lý Chung

Tuabin gió chuyển đổi động năng của gió thành điện năng qua 4 giai đoạn chính:

Gió → Chuyển động quay: Khai thác năng lượng khí động học.
Chuyển động chậm → Chuyển động nhanh: Khuếch đại tốc độ qua hộp số.
Chuyển động quay → Điện năng: Sinh điện bằng máy phát.
Điện năng sơ cấp → Điện năng hòa lưới: Xử lý và đồng bộ hóa qua bộ biến đổi.

Hình: Sơ đồ tổng quát các thành phần chính của một tuabin gió

Khí Động Học Của Tuabin Gió

Nguyên Lý Lực Nâng (Lift) và Lực Cản (Drag)

Lực Nâng (Lift Force)

Nguyên lý hoạt động của cánh tuabin dựa trên định lý Bernoulli, mô tả mối quan hệ nghịch giữa áp suất và vận tốc của chất lưu:

$P + \frac{1}{2}\rho v^2 + \rho gh = \text{hằng số}$

Ứng dụng trên biên dạng cánh (airfoil) của tuabin:

Hình: Tiết diện khí động học (airfoil) của cánh tuabin gió

Mặt trên cánh (suction side): Không khí di chuyển quãng đường dài hơn nên có vận tốc cao hơn, dẫn đến áp suất thấp hơn.
Mặt dưới cánh (pressure side): Không khí di chuyển chậm hơn, tạo ra vùng áp suất cao hơn.
Chênh lệch áp suất này tạo ra một lực nâng (Lift) có phương gần như vuông góc với hướng gió tới.
Thành phần tiếp tuyến của lực nâng tạo ra mô-men xoắn, làm cho rotor quay.

Lực Cản (Drag Force)

Lực cản (Drag) là lực có phương song song với hướng gió, cản trở chuyển động của cánh. Nó bao gồm:

Lực cản hình dạng (form drag): Do hình dáng của vật thể.
Lực cản ma sát (friction drag): Do ma sát giữa bề mặt cánh và không khí.
Lực cản cảm ứng (induced drag): Sinh ra do quá trình tạo lực nâng.

Mục tiêu thiết kế là tối đa hóa tỷ lệ Lực nâng/Lực cản (Lift/Drag ratio).

Góc Tấn Công (Angle of Attack - α)

Định nghĩa: Góc tấn công (α) là góc được tạo bởi đường nối đầu và đuôi biên dạng cánh (chord line) và hướng gió tương đối (relative wind).

Hình: Góc tấn công và các thành phần lực khí động học

Mối quan hệ giữa Lực nâng, Lực cản và Góc tấn công:

α (độ)	Hệ số Lực nâng (CL)	Hệ số Lực cản (CD)	Tỷ lệ CL/CD	Ghi chú
0	0.2	0.008	25.0	Hiệu quả cao
5	0.8	0.012	66.7	Tối ưu
10	1.2	0.018	66.7	Gần ngưỡng thất tốc (stall)
15	1.0	0.050	20.0	Thất tốc nhẹ (Light Stall)
20	0.6	0.120	5.0	Thất tốc nặng (Heavy Stall)

Góc tấn công tối ưu (optimal α): Thường nằm trong khoảng 4-8 độ đối với hầu hết các biên dạng cánh hiện đại.

Tỷ Số Tốc Độ Đầu Cánh (Tip Speed Ratio - TSR hay λ)

Công thức: $\lambda = \frac{\omega \times R}{v}$

Trong đó:

λ: Tỷ số tốc độ đầu cánh (Tip Speed Ratio) - không thứ nguyên.
ω: Tốc độ góc của rotor (rad/s).
R: Bán kính rotor (m).
v: Tốc độ gió tự do (m/s).

Hình: Mối quan hệ giữa hiệu suất (Cp) và Tỷ số tốc độ đầu cánh (TSR)

TSR tối ưu cho các loại tuabin khác nhau:

Loại tuabin	Số cánh	TSR tối ưu	Hiệu suất cực đại (Cp max)
Tuabin tốc độ cao	1-2	8-12	0.40-0.45
Tuabin hiện đại	3	6-8	0.45-0.50
Tuabin tốc độ chậm	6-12	2-4	0.25-0.35

Phân Bố Tốc Độ Dọc Theo Cánh

Do tốc độ quay (ωr) tăng dần từ gốc ra đầu cánh, gió tương đối (relative wind) mà mỗi phần của cánh cảm nhận được sẽ có độ lớn và hướng khác nhau.

Tốc độ gió tương đối tại vị trí r: $V(r) = \\sqrt{v^2 + (\\omega r)^2}$
Góc gió tương đối: $\\phi(r) = \\arctan(v / \\omega r)$

Để duy trì góc tấn công tối ưu (α_opt) dọc theo toàn bộ chiều dài cánh, cánh phải được xoắn (twist).

Góc xoắn hình học tại vị trí r: $\\beta(r) = \\phi(r) - \\alpha\_{opt}$

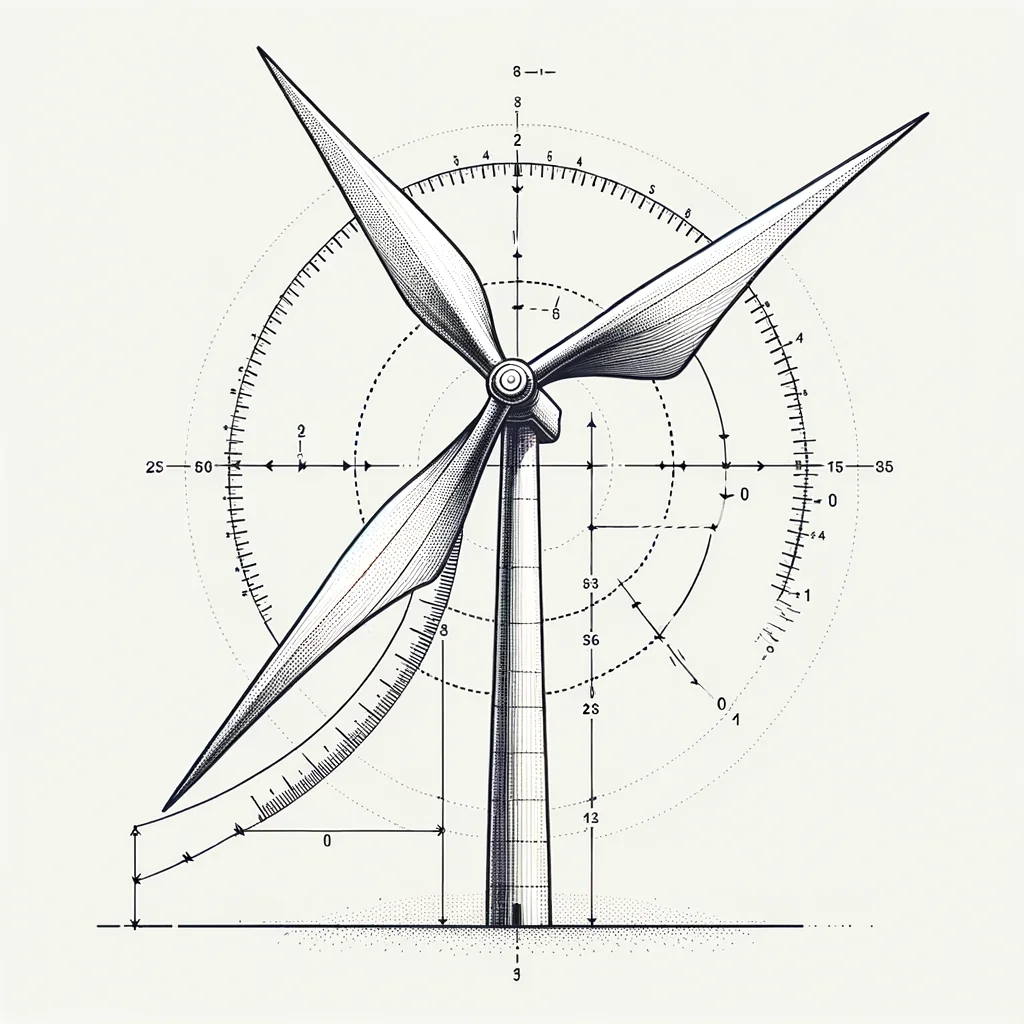

Hình: Phân bố góc xoắn (twist) và độ dày của cánh tuabin từ gốc ra đầu

Cấu Tạo Chi Tiết Của Tuabin Gió

1. Hệ Thống Rotor

Cánh Tuabin (Rotor Blades)

Vật liệu chế tạo:

Thân cánh: Vật liệu composite nền nhựa epoxy, gia cường bằng sợi thủy tinh (glass fiber) và sợi carbon (carbon fiber).
Khung chịu lực chính: Cấu trúc laminate đa lớp.
Lớp phủ bề mặt: Lớp gel coat chống chịu thời tiết và tia UV.

Cấu trúc bên trong:

Thanh chịu lực chính (Spar cap): Chịu tải trọng uốn dọc theo cánh.
Vách chịu cắt (Shear web): Liên kết hai thanh spar cap, chịu lực cắt và xoắn.
Lõi kết cấu Sandwich: Thường dùng foam PVC hoặc gỗ balsa để tăng độ cứng và giảm trọng lượng.

Hình: Cấu trúc tiết diện bên trong của một cánh tuabin gió hiện đại

Thông số kỹ thuật điển hình (tuabin 2.5MW):

Chiều dài: 50-60 mét.
Trọng lượng: 6-8 tấn/cánh.
Độ rộng lớn nhất (max chord): 3-4 mét (tại gần gốc).
Độ rộng nhỏ nhất (min chord): 0.8-1.2 mét (tại đầu cánh).

Hub và Hệ thống Pitch (Hub and Pitch System)

Hub (Trục chính rotor):

Vật liệu: Thép đúc hoặc thép hợp kim hàn.
Liên kết: Sử dụng bu-lông cường độ cao (flange bolt) M42-M48.
Tích hợp: Vòng bi cho hệ thống pitch.

Hệ thống điều chỉnh góc quay cánh (Pitch System):

Mục đích: Điều chỉnh góc lắp đặt của cánh (β) để kiểm soát công suất và tải trọng.
Loại phổ biến: Cơ cấu chấp hành bằng điện (Electric pitch drive) cho mỗi cánh.
Độ chính xác: ±0.1 độ.
Tốc độ điều chỉnh: 3-8 độ/giây.

Hình: Cơ cấu chấp hành của hệ thống Pitch với motor điện và hộp số hành tinh

2. Hệ Thống Truyền Động (Drivetrain)

Trục Chính (Main Shaft)

Đặc điểm:

Vận tốc: 15-40 vòng/phút (rpm).
Mô-men xoắn: 1-3 MNm (MegaNewton-mét).
Vật liệu: Thép hợp kim rèn, ví dụ 42CrMo4.
Gối đỡ: Vòng bi tang trống tự lựa 2 dãy (Spherical roller bearing).

Hộp Số (Gearbox)

Chức năng: Tăng tốc độ quay từ trục chính (~30 rpm) lên tốc độ hoạt động của máy phát (~1500 rpm).

Cấu trúc điển hình (3 cấp):

Cấp 1 (Stage 1): Hộp số hành tinh (planetary gear) - tỷ số truyền 1:4 đến 1:5.
Cấp 2 (Stage 2): Hộp số hành tinh (planetary gear) - tỷ số truyền 1:4 đến 1:5.
Cấp 3 (Stage 3): Hộp số trục song song (parallel shaft) - tỷ số truyền 1:4 đến 1:5.
Tổng tỷ số truyền: Khoảng 1:80 đến 1:125.

Hình: Cấu trúc bên trong của một hộp số tuabin gió 3 cấp

Hiệu suất:

Hiệu suất mỗi cấp: ~98.5%.
Hiệu suất tổng thể: ~95.5%.

Trục Cao Tốc và Phanh (High-Speed Shaft and Brake)

Trục cao tốc: Nối đầu ra hộp số với máy phát, quay ở tốc độ 1200-1800 rpm.
Khớp nối (Coupling): Sử dụng khớp nối mềm (flexible coupling) để bù trừ sai lệch đồng tâm.
Phanh cơ khí: Phanh đĩa thủy lực (hydraulic disc brake) lắp trên trục cao tốc, dùng để dừng rotor trong trường hợp khẩn cấp hoặc bảo trì.

3. Máy Phát Điện (Generator)

Các Loại Máy Phát Điện Phổ Biến

1. Máy phát điện cảm ứng nguồn kép (Doubly-Fed Induction Generator - DFIG)

Hình: Sơ đồ nguyên lý của hệ thống DFIG với bộ biến đổi back-to-back

Đặc điểm: Stator nối trực tiếp vào lưới, rotor được cấp nguồn qua bộ biến tần (converter) chỉ chiếm khoảng 25-30% công suất định mức.
Dải vận tốc thay đổi: ±30% so với tốc độ đồng bộ.
Thị phần: Từng chiếm ~50% thị trường, hiện đang giảm dần.

2. Máy phát điện đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Generator - PMSG)

Đặc điểm: Rotor sử dụng nam châm vĩnh cửu (NdFeB), không cần nguồn kích từ. Stator nối với lưới qua bộ biến tần toàn phần (full power converter).
Dải vận tốc thay đổi: Rất rộng, từ 0-100% tốc độ định mức.
Ưu điểm: Hiệu suất rất cao (96-98%), mật độ công suất lớn, không cần hộp số (direct drive).
Xu hướng: Trở thành công nghệ chủ đạo, đặc biệt cho tuabin ngoài khơi.

3. Máy phát điện đồng bộ kích từ điện (Electrically Excited Synchronous Generator - EESG)

Đặc điểm: Rotor có các cuộn dây được cấp dòng điện một chiều (DC) để tạo ra từ trường, tương tự máy phát truyền thống.
Ưu điểm: Điều khiển từ trường linh hoạt, không phụ thuộc vào vật liệu đất hiếm (rare earth elements).
Ứng dụng: Phổ biến ở các tuabin công suất rất lớn (>5MW).

Thông Số Kỹ Thuật Máy Phát

Ví dụ cho PMSG 2.5MW (loại không hộp số - direct drive):

Thông số	Giá trị
Công suất định mức	2500 kW
Điện áp đầu ra	690 V
Tần số	50/60 Hz
Số cặp cực	96
Tốc độ định mức	62.5 rpm
Hiệu suất	96.5%
Khối lượng	~25 tấn

4. Hệ Thống Điện Tử Công Suất (Power Electronics)

Bộ Biến Đổi (Converter)

Chức năng: Là cầu nối giữa máy phát và lưới điện.

Chỉnh lưu (Rectifier): Chuyển đổi AC từ máy phát thành DC.
Nghịch lưu (Inverter): Chuyển đổi DC thành AC với tần số và điện áp chuẩn của lưới.
Điều khiển: Quản lý công suất tác dụng (P), công suất phản kháng (Q), tần số, và chất lượng điện năng.

Hình: Sơ đồ nguyên lý của một bộ biến tần toàn phần với liên kết DC (DC link)

Công nghệ:

Linh kiện đóng cắt: IGBT (Insulated Gate Bipolar Transistor).
Tần số đóng cắt: 2-5 kHz.
Hiệu suất: 96-98%.
Tản nhiệt: Thường sử dụng hệ thống làm mát bằng chất lỏng (liquid cooling).

Thiết Bị Hòa Lưới (Grid Connection Equipment)

Máy biến áp (Transformer): Nâng điện áp từ 690V lên cấp trung thế (22kV hoặc 35kV) để truyền tải.
Thiết bị bảo vệ & điều khiển: Máy cắt (Circuit Breaker), chống sét van (Lightning Arrester), thiết bị đo lường chất lượng điện năng, giao diện kết nối hệ thống SCADA.

Hệ Thống Điều Khiển

1. Cấu Trúc Điều Khiển Phân Cấp

Hệ thống điều khiển của tuabin được thiết kế theo kiến trúc phân cấp để đảm bảo tính ổn định và an toàn.

Hình: Kiến trúc phân cấp của hệ thống điều khiển tuabin gió

Các cấp điều khiển:

Cấp 1: Hệ thống An toàn (Safety System)

Thiết bị: PLC an toàn (Safety PLC).
Chức năng: Giám sát các giới hạn an toàn, thực hiện dừng khẩn cấp (Emergency stop), bảo vệ quá tốc.
Thời gian phản ứng: Cực nhanh (<100ms).

Cấp 2: Bộ điều khiển Tuabin (Turbine Controller)

Thiết bị: Máy tính công nghiệp (Industrial PC).
Chức năng: Điều chỉnh công suất, tối ưu hóa năng lượng, giảm tải trọng.
Chu kỳ thực thi: 10-100ms.

Cấp 3: Bộ điều khiển Trang trại gió (Farm Controller)

Thiết bị: Server hoặc nền tảng đám mây (Cloud).
Chức năng: Tối ưu hóa sản lượng toàn trang trại (ví dụ: điều khiển giảm hiệu ứng est-ti/wake), cung cấp các dịch vụ lưới.
Chu kỳ thực thi: 1-60 giây.

2. Các Miền Vận Hành và Chiến Lược Điều Khiển

Miền 1: Khởi động (Tốc độ gió v < v_cut-in)

Mục tiêu: Khởi động an toàn, đồng bộ với lưới.
Hoạt động: Cánh được xoay về vị trí cờ (feather position, β ≈ 90°) để không tạo mô-men quay. Hệ thống kiểm tra các điều kiện an toàn trước khi nhả phanh và bắt đầu quay.

Miền 2: Tối ưu hóa Công suất (v_cut-in ≤ v < v_rated)

Mục tiêu: Khai thác năng lượng tối đa từ gió.
Chiến lược: Theo dõi điểm công suất cực đại (MPPT - Maximum Power Point Tracking).
- Góc pitch được giữ không đổi tại giá trị tối ưu (thường là 0-2 độ).
- Bộ điều khiển điều chỉnh mô-men của máy phát để giữ cho tỷ số TSR (λ) luôn ở giá trị tối ưu (λ_opt), nơi hệ số công suất Cp đạt cực đại.
- Công thức điều khiển: $T\_{gen} = k\_{opt} \\times \\omega^2$ , với $k\_{opt} = \\frac{1}{2}\\rho \\pi R^5 \\frac{C\_{p,max}}{\\lambda\_{opt}^3}$ .

Hình: Nguyên lý điều khiển MPPT bám theo đường cong Cp tối ưu

Miền 3: Điều chỉnh Công suất (v_rated ≤ v < v_cut-out)

Mục tiêu: Giới hạn công suất phát ra ở mức định mức (Rated Power) để bảo vệ các thiết bị.
Chiến lược: Điều khiển góc Pitch (Pitch Control).
- Tốc độ rotor được giữ gần như không đổi.
- Khi tốc độ gió tăng, hệ thống điều khiển sẽ tăng góc pitch (xoay cánh ra khỏi hướng gió), làm giảm hiệu suất khí động học và giữ cho công suất không vượt quá giá trị định mức.
- Sử dụng bộ điều khiển PI (Proportional-Integral) để điều chỉnh góc pitch dựa trên sai số giữa công suất thực tế và công suất định mức.

Miền 4: Dừng máy (Tốc độ gió v > v_cut-out)

Mục tiêu: Bảo vệ tuabin khỏi tải trọng gió cực lớn.
Trình tự:
1. Xoay cánh về vị trí cờ (β = 90°) để giảm tối đa lực tác động lên rotor.
2. Ngắt kết nối máy phát khỏi lưới.
3. Áp dụng phanh cơ khí để khóa cứng rotor.
4. Hệ thống Yaw đưa tuabin về vị trí an toàn.

3. Các Chức Năng Điều Khiển Giảm Tải (Load Mitigation Control)

Giảm chấn Dao động Tháp (Tower Damping)

Vấn đề: Dao động của tháp theo phương dọc (fore-aft) do gió và hiện tượng cộng hưởng.
Giải pháp: Sử dụng tín hiệu từ gia tốc kế (accelerometer) trên nacelle, bộ điều khiển điều chỉnh nhẹ mô-men máy phát hoặc góc pitch để tạo ra một lực chống lại dao động, tương tự như một bộ giảm chấn chủ động.

Giảm chấn Dao động Hệ Truyền động (Drivetrain Damping)

Vấn đề: Dao động xoắn trong hệ thống truyền động (giữa rotor và máy phát) do sự thay đổi nhanh của mô-men khí động học.
Giải pháp: Bộ điều khiển điều chỉnh mô-men điện từ của máy phát để dập tắt các dao động này.

Điều khiển Pitch Độc lập (Individual Pitch Control - IPC)

Mục tiêu: Giảm tải trọng không đối xứng lên rotor (ví dụ: do gradient gió theo chiều cao).
Nguyên lý: Mỗi cánh được điều khiển góc pitch một cách độc lập và tức thời dựa trên tín hiệu đo tải trọng tại gốc cánh, giúp cân bằng tải trên toàn bộ đĩa rotor.

Hình: Sơ đồ khối của hệ thống điều khiển pitch độc lập (IPC)

Hệ Thống Quay Hướng (Yaw System)

Chức Năng và Cấu Tạo

Mục đích: Luôn giữ cho rotor hướng thẳng góc với phương của gió để tối đa hóa sản lượng.
Thành phần:
- Cơ cấu chấp hành Yaw (Yaw drive): Thường gồm 4-8 động cơ điện kèm hộp số.
- Vòng bi Yaw (Yaw bearing): Vòng bi cỡ lớn chịu toàn bộ tải trọng của nacelle và rotor.
- Vành trượt (Slip ring): Truyền công suất và tín hiệu giữa phần quay (nacelle) và phần tĩnh (tháp).
- Cảm biến hướng gió (Wind vane) và tốc độ gió (Anemometer).
- Phanh Yaw (Yaw brake): Cố định vị trí nacelle sau khi quay xong.

Hình: Cấu tạo của hệ thống Yaw với các motor và bánh răng ăn khớp

Chiến Lược Điều Khiển Yaw

Hầu hết tuabin hiện đại sử dụng Điều khiển Yaw Chủ động (Active Yaw Control).

Thuật toán:

Đo lường: Hệ thống liên tục đo hướng gió và hướng của nacelle.
Tính sai lệch (Yaw error): $\\theta\_{error} = \\theta\_{wind} - \\theta\_{nacelle}$ .
Vùng không nhạy (Dead band): Hệ thống chỉ bắt đầu quay khi sai lệch vượt quá một ngưỡng nhất định (ví dụ: > 8 độ) và kéo dài trong một khoảng thời gian (ví dụ: 60-120 giây) để tránh quay liên tục do gió đổi chiều đột ngột.
Thực thi: Động cơ Yaw quay nacelle với tốc độ chậm (0.3-0.5 độ/giây) cho đến khi sai lệch giảm xuống dưới ngưỡng dừng (ví dụ: < 3 độ).

Giám Sát và Chẩn Đoán Tình Trạng (Monitoring & CMS)

1. Mạng Lưới Cảm Biến (Sensor Network)

Tuabin được trang bị hàng trăm cảm biến để phục vụ việc điều khiển và giám sát.

Loại cảm biến	Vị trí	Thông số	Mục đích
Thời tiết	Đỉnh nacelle	Tốc độ gió, hướng gió, nhiệt độ, áp suất	Điều khiển, tính toán hiệu suất
Cơ khí	Trục, hộp số, tháp, cánh	Gia tốc, biến dạng, tốc độ quay	Giám sát tải trọng, phát hiện hư hỏng
Điện	Máy phát, biến tần, tủ điện	Dòng điện, điện áp, công suất, nhiệt độ	Điều khiển, bảo vệ, giám sát chất lượng

2. Hệ Thống SCADA (Supervisory Control and Data Acquisition)

SCADA là giao diện trung tâm để con người giám sát và điều khiển tuabin hoặc toàn bộ trang trại gió.

Thu thập dữ liệu: Ghi lại dữ liệu vận hành thời gian thực và dữ liệu thống kê (trung bình 10 phút).
Quản lý cảnh báo (Alarm Management): Phân loại các sự kiện từ thông tin (INFO), cảnh báo (WARNING), đến lỗi (ALARM) và tình huống khẩn cấp (EMERGENCY), đi kèm với các hành động xử lý tự động.
Điều khiển từ xa: Cho phép khởi động, dừng, hoặc thay đổi các tham số vận hành của tuabin.

Hình: Giao diện điển hình của một hệ thống SCADA quản lý trang trại gió

3. Hệ thống Giám sát Tình trạng (Condition Monitoring System - CMS)

CMS là một hệ thống chuyên dụng để phát hiện sớm các hư hỏng tiềm tàng.

Phân tích Rung động (Vibration Analysis): Phân tích tín hiệu từ các cảm biến gia tốc để phát hiện các lỗi của vòng bi, bánh răng thông qua các tần số đặc trưng (BPFO, BPFI, BSF, FTF).
Phân tích Dầu (Oil Analysis): Giám sát các hạt mài mòn, độ ẩm, và thành phần hóa học trong dầu bôi trơn của hộp số để đánh giá mức độ zuýtcơ.
Phân tích Xu hướng Nhiệt độ (Temperature Trending): Sử dụng các cảm biến nhiệt hoặc camera nhiệt để phát hiện các điểm nóng bất thường trong máy phát, bộ biến tần, hoặc các kết nối điện.

4. Bảo trì Tiên đoán (Predictive Maintenance)

Kết hợp dữ liệu từ CMS và SCADA với các thuật toán Học máy (Machine Learning) để dự báo hư hỏng.

Phát hiện Bất thường (Anomaly Detection):

from sklearn.ensemble import IsolationForest

# Huấn luyện model với dữ liệu vận hành bình thường
model = IsolationForest(contamination=0.05)
model.fit(normal_data)

# Phát hiện điểm bất thường trên dữ liệu mới
anomaly_score = model.decision_function(new_data)

Ước tính Tuổi thọ Còn lại (Remaining Useful Life - RUL): Xây dựng các mô hình dự báo khi nào một bộ phận có khả năng hỏng, cho phép lên kế hoạch bảo trì tối ưu.
Các chiến lược bảo trì: Chuyển dịch từ Bảo trì theo thời gian (Time-based) sang Bảo trì theo tình trạng (Condition-based) và tiến tới Bảo trì tiên đoán (Predictive Maintenance).

Hiệu Suất và Tối Ưu Hóa

1. Đặc Tuyến Công Suất (Power Curve)

Đo lường: Hiệu suất của một tuabin được xác thực thông qua chiến dịch đo lường đặc tuyến công suất theo tiêu chuẩn quốc tế IEC 61400-12-1.
So sánh: Đặc tuyến công suất thực tế được so sánh với đặc tuyến được nhà sản xuất bảo hành.

Hình: So sánh đặc tuyến công suất thực tế (màu xanh) và đặc tuyến bảo hành (màu đỏ)

Các chỉ số hiệu suất chính (KPIs):
- Độ khả dụng (Availability): > 97%.
- Hệ số công suất (Capacity Factor): Phụ thuộc vào điều kiện gió của địa điểm.
- Hiệu suất năng lượng (Power Performance): Sản lượng thực tế so với dự kiến.

2. Các Chiến Lược Điều Khiển Nâng Cao

Điều khiển Giảm thiểu Hiệu ứng Esti (Wake Mitigation Control)

Vấn đề: Tuabin phía trước tạo ra một vùng gió nhiễu loạn (gọi là est-ti hay wake), làm giảm sản lượng và tăng tải trọng cho các tuabin phía sau.
Giải pháp:
- Điều khiển cảm ứng dọc trục (Axial induction control): Giảm công suất của tuabin phía trước một chút để "kéo" nhiều gió hơn xuống các tuabin phía sau, tối ưu hóa sản lượng toàn trang trại.
- Lệch hướng chủ động (Yaw misalignment): Cố tình điều khiển tuabin phía trước lệch một góc nhỏ so với hướng gió để lái dòng est-ti ra khỏi các tuabin phía sau.

Cung cấp Dịch vụ Lưới điện (Grid Services)

Tuabin gió hiện đại có thể đóng vai trò tích cực trong việc duy trì ổn định lưới điện.

Đáp ứng Tần số (Frequency Response): Sử dụng năng lượng quán tính của rotor hoặc dự trữ công suất để giúp ổn định tần số lưới điện.
Hỗ trợ Điện áp (Voltage Support): Cung cấp hoặc tiêu thụ công suất phản kháng (Q) để điều chỉnh điện áp tại điểm hòa lưới.

Kết Luận

Tuabin gió hiện đại là đỉnh cao của sự tích hợp nhiều lĩnh vực công nghệ tiên tiến.

Những Thành Tựu Kỹ Thuật Chính:

Khí động học: Cánh tuabin đạt hiệu suất chuyển đổi năng lượng gió gần tới giới hạn lý thuyết Betz (Cp ≈ 45-50%).
Khoa học vật liệu: Vật liệu composite cho phép chế tạo các cánh tuabin siêu dài (80-100m) với độ bền và trọng lượng tối ưu.
Hệ thống điều khiển: Trí tuệ nhân tạo (AI) và học máy (ML) đang được áp dụng để tối ưu hóa vận hành trong thời gian thực và thực hiện bảo trì tiên đoán.
Độ tin cậy: Tuabin hiện đại đạt độ khả dụng trên 97% với vòng đời thiết kế từ 20-25 năm.

Xu Hướng Phát Triển Tương Lai:

Tăng kích thước và công suất: Hướng tới các tuabin 15-20 MW cho các dự án ngoài khơi (offshore).
Vận hành thông minh: Sử dụng các công nghệ bản sao số (Digital Twin) và bảo trì tiên đoán để tối ưu hóa chi phí vận hành (OPEX).
Tích hợp lưới điện: Hoạt động như một nhà máy điện ảo (Virtual Power Plant) và kết hợp với các hệ thống lưu trữ năng lượng.
Giảm chi phí: Chi phí sản xuất điện quy dẫn (LCOE) tiếp tục giảm, tăng tính cạnh tranh so với các nguồn năng lượng truyền thống.

Những Thách Thức Còn Tồn Tại:

Độ tin cậy: Môi trường vận hành khắc nghiệt ngoài khơi đặt ra thách thức lớn cho độ bền của thiết bị.
Ổn định lưới: Tỷ lệ thâm nhập cao của năng lượng tái tạo đòi hỏi các giải pháp lưới điện thông minh và linh hoạt hơn.
Vật liệu: Tái chế cánh tuabin làm từ vật liệu composite là một vấn đề môi trường cần được giải quyết.
Nguồn nhân lực: Thiếu hụt đội ngũ kỹ sư và kỹ thuật viên có tay nghề cao trong lĩnh vực năng lượng gió.

Tóm lại, tuabin gió đã trở thành một công nghệ trưởng thành, có tính cạnh tranh cao và đóng vai trò không thể thiếu trong quá trình chuyển dịch năng lượng toàn cầu.

Chương tiếp theo sẽ đi sâu vào lĩnh vực thiết kế tuabin gió, bao gồm các nguyên tắc tối ưu hóa về khí động học, kết cấu cơ khí và hiệu quả kinh tế.

← Trước:

Tính Toán Sản Lượng Năng Lượng

Tiếp:

Thiết Kế Tuabin Gió

→

Cách Hoạt Động của Tuabin Gió
