Kết Nối Lưới Điện và Tích Hợp Năng Lượng Gió

Giới Thiệu

Kết nối và tích hợp năng lượng gió vào lưới điện là một trong những thách thức kỹ thuật phức tạp nhất của ngành điện hiện đại. Với đặc tính biến đổi theo thời gian và phân tán địa lý, năng lượng gió đòi hỏi những giải pháp kỹ thuật tiên tiến để đảm bảo ổn định, tin cậy và hiệu quả của hệ thống điện.

Thách Thức Cơ Bản

Năng lượng gió khác biệt với điện truyền thống:

Biến đổi: Công suất thay đổi theo tốc độ gió
Không chắc chắn: Khó dự báo chính xác
Phân tán: Nhiều điểm kết nối nhỏ
Điện tử công suất: Giao diện khác với máy phát đồng bộ

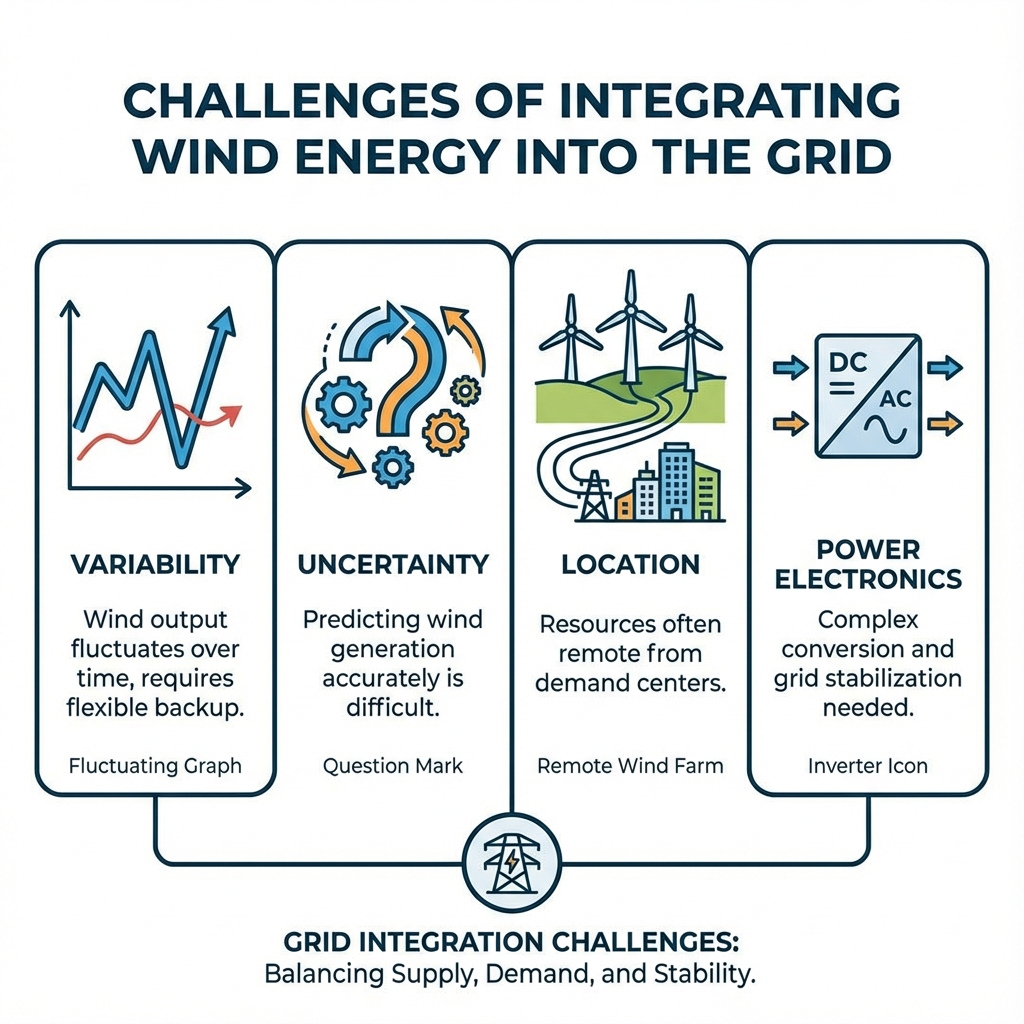

Hình: Các thách thức chính khi tích hợp năng lượng gió vào lưới điện

Cơ Bản về Hệ Thống Điện

1. Cấu Trúc Hệ Thống Điện

Các Cấp Điện Áp

Hệ thống điện Việt Nam:

Cấp điện áp	Mức điện áp	Ứng dụng	Tổn thất
Siêu cao áp	500 kV	Truyền tải liên vùng	2-3%/1000km
Cao áp	220 kV	Truyền tải khu vực	4-5%/100km
Trung áp	110 kV	Phân phối tỉnh/thành	5-7%/100km
Trung áp	22-35 kV	Thu gom trong nhà máy điện gió	2-3%/10km
Hạ áp	0.4-0.69 kV	Phân phối cục bộ	5-10%/km

Bảng: Hệ thống điện áp tại Việt Nam và ứng dụng

Thành Phần Hệ Thống

Phát điện:

Tải nền: Nhiệt điện, thủy điện lớn
Trung gian: Turbine khí, thủy điện vừa
Đỉnh: Diesel, turbine khí khởi động nhanh
Biến đổi: Gió, mặt trời

Truyền tải:

Truyền tải AC: 500kV, 220kV
HVDC: Liên kết liên vùng, ngoài khơi
Trạm biến áp: Máy biến áp, thiết bị đóng cắt

Phân phối:

Sơ cấp: Đường dây 22-35kV
Thứ cấp: Mạng 400V
Lưới thông minh: Hạ tầng đo đếm tiên tiến (AMI), tự động hóa

2. Nguyên Lý Vận Hành Lưới Điện

Cân Bằng Công Suất

Điều kiện cân bằng: $\Sigma P_{phát} = \Sigma P_{tải} + \Sigma P_{tổn thất}$

Cân bằng phải duy trì:

Mọi thời điểm: Cung = Cầu ± 0.1%
Tần số: 50 Hz ± 0.2 Hz (vận hành bình thường)
Điện áp: ±5% giá trị danh định (vận hành bình thường)

Ổn Định Hệ Thống

Các loại ổn định:

Ổn định góc rotor:
- Khả năng máy phát đồng bộ duy trì đồng bộ
- Khung thời gian: 0,1-10 giây
Ổn định điện áp:
- Khả năng duy trì điện áp ở mức chấp nhận được
- Khung thời gian: 10-600 giây
Ổn định tần số:
- Khả năng duy trì tần số sau các nhiễu loạn lớn
- Khung thời gian: 0-30 giây

Hình: Các loại ổn định trong hệ thống điện và khung thời gian tương ứng

Công Nghệ Kết Nối Tuabin Gió

1. Giao diện Điện tử Công suất

Bộ Biến đổi Toàn công suất (Loại 4)

Cấu trúc:

Gió → Máy phát → AC/DC → DC/AC → Lưới
         (PMSG)    Chỉnh lưu  Nghịch lưu

Ưu điểm:

Tách rời hoàn toàn: Tách biệt tần số giữa máy phát và lưới
Điều khiển linh hoạt: Kiểm soát toàn bộ công suất tác dụng (P) và phản kháng (Q)
Hỗ trợ lưới: Có khả năng điều khiển điện áp, tần số
Khả năng vượt qua sự cố: Xuất sắc

Thông số kỹ thuật:

Công suất định mức: 0.5-15 MW mỗi tổ máy
Hiệu suất: 96-98%
Tần số đóng cắt: 2-5 kHz
THD (Tổng méo hài): <3% dòng điện, <5% điện áp

Máy phát điện Không đồng bộ Nguồn kép (DFIG - Loại 3)

Cấu trúc:

Gió → DFIG → Stator → Lưới
         ↓      (Trực tiếp)
       Rotor → Bộ biến đổi → Lưới
              (Khoảng 30% công suất)

Dòng công suất:

Stator: Truyền trực tiếp tới lưới (khoảng 70% công suất)
Rotor: Qua bộ biến đổi (khoảng 30% công suất)
Dải tốc độ: ±30% tốc độ đồng bộ

2. Các Yêu cầu của Quy chuẩn Lưới điện

Các Tiêu chuẩn Quốc tế

IEC 61400-21-1: Yêu cầu về chất lượng điện năng

Nhấp nháy điện áp: Pst < 0,4, Plt < 0,3
Sóng hài: THD < 5%
Biến đổi điện áp: ±10% trong điều kiện vận hành liên tục

IEEE 1547-2018: Tiêu chuẩn đấu nối các nguồn năng lượng phân tán

Điều chỉnh điện áp: Yêu cầu có đặc tính Q(V)
Đáp ứng tần số: Yêu cầu có đặc tính độ dốc tần số-công suất (f-P)
Khả năng vượt qua sự cố (Ride-through): Đối với sự cố điện áp và tần số

Quy chuẩn Lưới điện Việt Nam

Yêu cầu theo Thông tư 39/2015/TT-BCT:

Thông số	Yêu cầu	Thời gian
Dải tần số	47.5-51.5 Hz	Liên tục
Dải điện áp	0.9-1.1 pu	Liên tục
Hệ số công suất	0.95 (sớm-trễ pha)	Tại điểm đấu nối (POI)
Khả năng vượt qua sự cố	0.2 pu trong 0.5s	Phải giữ kết nối

Bảng: Các Yêu cầu của Quy chuẩn Lưới điện Việt Nam (Thông tư 39/2015/TT-BCT)

Hình: Yêu cầu về khả năng vượt qua sự cố sụt áp (LVRT) theo quy chuẩn lưới điện

Tích Hợp Quy Mô Lớn

1. Ảnh Hưởng đến Hệ Thống

Biến Đổi Công Suất

Các khung thời gian biến đổi:

Khung Thời gian	Nguyên nhân	Biên độ	Giải pháp
Giây	Nhiễu loạn gió	±10%	Điều khiển tuabin
Phút	Gió giật, mây che	±30%	Điều khiển tốc độ biến đổi công suất (Ramp control)
Giờ	Frông thời tiết	±50%	Dự báo, dự phòng
Theo mùa	Đặc điểm gió mùa	±40%	Quy hoạch, lưu trữ

Bảng: Các khung thời gian biến đổi của công suất gió

Tốc độ biến đổi công suất (Ramp rates):

Một tuabin đơn lẻ: Lên tới 20%/giây
Nhà máy điện gió: Điển hình 5-10%/phút
Toàn khu vực: Tổng hợp 1-3%/phút

Dự Báo Công Suất

Phương pháp dự báo:

Mô hình vật lý:
- Dự báo thời tiết bằng số (NWP)
- Nội suy chi tiết cho vị trí nhà máy
- Mô hình hóa hiệu ứng che khuất (Wake modeling)
Mô hình thống kê:
- Chuỗi thời gian (ARIMA, v.v.)
- Học máy (Mạng nơ-ron nhân tạo ANN, Máy vector hỗ trợ SVM)
- Phương pháp tổ hợp (Ensemble methods)
Phương pháp lai:
- Kết hợp mô hình vật lý và thống kê
- Tổ hợp kết quả từ nhiều mô hình
- Học thích nghi (Adaptive learning)

Độ chính xác dự báo:

Tầm nhìn dự báo	Sai số RMSE (% công suất)	Ứng dụng
1 giờ	3-5%	Điều độ thời gian thực
6 giờ	8-12%	Thị trường nội nhật
24 giờ	12-18%	Lập lịch ngày tới
48 giờ	15-25%	Cam kết vận hành tổ máy

Bảng: Độ chính xác dự báo công suất gió

2. Dịch vụ Phụ trợ từ Năng lượng Gió

Điều chỉnh Tần số

Đáp ứng tần số sơ cấp: $\Delta P = -K_{droop} \times \Delta f$

Các phương pháp thực hiện:

Giảm tải bằng góc xoay cánh (Pitch de-loading): Vận hành dưới điểm công suất tối ưu để có dự phòng quay tăng.
Khai thác động năng rotor: Trích xuất năng lượng quán tính từ khối lượng quay của rotor.
Lưu trữ năng lượng: Hỗ trợ bằng hệ thống pin lưu trữ.

Các chỉ số hiệu năng:

Thời gian đáp ứng: <2 giây
Thời gian duy trì: 10-30 giây
Độ dốc (Droop): Điển hình 3-5%

Hình: Khả năng đáp ứng tần số của tuabin gió

Điều khiển Điện áp/Công suất Phản kháng

Đặc tính độ dốc Q-V (Q-V droop): $Q = Q_0 + K_q \times (V - V_{ref})$

Các chế độ vận hành:

Hệ số công suất bằng 1: Q = 0
Chế độ Q không đổi: Phát hoặc tiêu thụ một lượng công suất phản kháng không đổi.
Điều chỉnh điện áp: Điều khiển Q theo đặc tính độ dốc Q(V).
Điều khiển hệ số công suất: Điều khiển Q để duy trì hệ số công suất không đổi, $Q = P \\times \\tan(\\arccos(\\text{PF}))$ .

Khả năng đáp ứng:

Phát công suất phản kháng (dòng sớm pha): Hệ số công suất đến -0.95
Tiêu thụ công suất phản kháng (dòng trễ pha): Hệ số công suất đến +0.95
Đáp ứng động: <100ms

Quán tính Tổng hợp (Synthetic Inertia)

Phương trình quán tính ảo: $P_{inertia} = -2H \times f_0 \times \frac{df}{dt}$

Thực thi điều khiển:

Đo lường: Tốc độ thay đổi tần số (ROCOF - Rate of Change of Frequency).
Đáp ứng: Phun một lượng công suất tác dụng tỷ lệ với ROCOF.
Phục hồi: Dần dần khôi phục năng lượng đã sử dụng cho đáp ứng quán tính.
Phối hợp: Với các chế độ vận hành và điều khiển tải của tuabin.

Tích hợp Lưới điện Thông minh

1. Hệ thống Viễn thông

Kiến trúc SCADA

Cấu trúc phân cấp:

Trung tâm Điều độ
    ↓ Giao thức IEC 60870-5-104
RTU tại Trạm biến áp
    ↓ Giao thức IEC 61850
Bộ điều khiển Nhà máy điện gió
    ↓ Giao thức Modbus/OPC
Các Tuabin riêng lẻ

Yêu cầu dữ liệu:

Thời gian thực: Cập nhật mỗi 1-4 giây
Đo lường: P, Q, V, I, f, trạng thái
Điều khiển: Điểm đặt, lệnh cho phép/vô hiệu hóa
Cảnh báo: Tín hiệu sự cố, tín hiệu cảnh báo

Giám sát Nâng cao

PMU (Bộ đo Phasor):

Tần số lấy mẫu: 30-60 Hz
Đồng bộ thời gian: Dựa trên GPS, độ chính xác <1μs
Ứng dụng: Giám sát diện rộng (WAMS)
Lợi ích: Đánh giá ổn định động của hệ thống

Ước lượng trạng thái:

Tính dự phòng: Sử dụng nhiều phép đo cho một đại lượng
Phát hiện dữ liệu xấu: Áp dụng các phương pháp thống kê
Khả năng quan sát: Đảm bảo toàn bộ hệ thống có thể được giám sát
Tần suất cập nhật: 5-30 giây

2. Tích hợp Thị trường điện

Các Thị trường Điện

Tham gia thị trường:

Thị trường	Khung thời gian	Sự tham gia của điện gió
Ngày tới	D-1	Chào giá dựa trên dự báo
Nội nhật	H-4 tới H-1	Cập nhật dự báo để điều chỉnh chào giá
Thời gian thực	5-15 phút	Thanh toán sai lệch công suất
Dịch vụ phụ trợ	Đa dạng	Cung cấp dịch vụ điều tần, điều áp

Bảng: Sự tham gia thị trường điện của năng lượng gió

Các nguồn doanh thu:

Bán điện năng: Doanh thu từ sản lượng kWh
Thanh toán công suất: Thanh toán cho độ khả dụng
Dịch vụ phụ trợ: Doanh thu từ việc hỗ trợ lưới điện
Chứng chỉ xanh: Doanh thu từ giá trị môi trường

Nhà máy điện Ảo (VPP)

Khái niệm VPP:

Tổng hợp: Tập hợp nhiều nhà máy điện gió và các nguồn năng lượng phân tán khác.
Phối hợp: Điều khiển tập trung để hoạt động như một nhà máy điện duy nhất.
Dịch vụ: Cung cấp công suất được cam kết và các dịch vụ khác cho lưới điện.
Công nghệ: Tối ưu hóa dựa trên nền tảng đám mây và trí tuệ nhân tạo.

Hình: Kiến trúc Nhà máy điện Ảo (VPP) với sự tham gia của các nhà máy điện gió

Tích hợp Hệ thống Lưu trữ Năng lượng

1. Các Công nghệ Lưu trữ

Hệ thống Lưu trữ Năng lượng bằng Pin (BESS)

Thông số kỹ thuật của pin Lithium-ion:

Thông số	Giá trị	Ứng dụng
Mật độ công suất	200-500 W/kg	Đáp ứng nhanh
Mật độ năng lượng	150-250 Wh/kg	Lưu trữ từ 1-4 giờ
Hiệu suất	85-95%	Hiệu suất chu trình nạp-xả
Tuổi thọ chu kỳ	3000-8000	Vận hành chu kỳ hàng ngày
Thời gian đáp ứng	<100ms	Cung cấp dịch vụ lưới điện

Bảng: Thông số kỹ thuật của pin Lithium-ion cho ứng dụng lưu trữ trên lưới

Lợi ích khi tích hợp:

Làm mịn công suất: Giảm biến đổi công suất đầu ra của nhà máy điện gió.
Dịch chuyển thời gian: Tích trữ năng lượng lúc giá rẻ/thừa nguồn và phát ra lúc giá cao/thiếu nguồn.
Dịch vụ: Tăng cường khả năng cung cấp các dịch vụ phụ trợ hỗ trợ lưới điện.
Giảm sai số dự báo: Hoạt động như một bộ đệm để bù trừ cho các sai lệch giữa công suất dự báo và thực tế.

Các Tùy chọn Lưu trữ Khác

Thủy điện tích năng:

Công suất: Quy mô từ 100 đến hàng nghìn MW.
Thời gian lưu trữ: 6-24 giờ.
Hiệu suất: 70-85%.
Địa lý: Phụ thuộc nhiều vào địa hình, địa điểm.

Lưu trữ bằng khí nén (CAES):

Công nghệ: Sử dụng các hang muối hoặc hang đá ngầm.
Hiệu suất: 50-70%.
Quy mô: 50-300 MW.
Ứng dụng: Lưu trữ năng lượng dài hạn.

Công nghệ Power-to-X:

Hydro: Điện phân nước để tạo hydro và lưu trữ.
Hiệu suất chu trình: 30-40% (điện-hydro-điện).
Thời gian lưu trữ: Có khả năng lưu trữ theo mùa.
Ứng dụng: Cung cấp năng lượng cho công nghiệp, giao thông vận tải.

2. Hệ thống Lai Điện gió - Lưu trữ

Cấu hình Hệ thống

Ghép nối phía DC (DC-coupled):

Tuabin gió → DC → Pin lưu trữ → Bộ nghịch lưu → Lưới
                 ↓
               Ghép nối trực tiếp DC

Ghép nối phía AC (AC-coupled):

Tuabin gió → Bộ nghịch lưu → Thanh cái AC → Lưới
                                 ↑
Pin lưu trữ → Bộ nghịch lưu ─────┘

Các Chiến lược Điều khiển

Mục tiêu:

Giới hạn tốc độ biến đổi công suất: Đảm bảo $dP/dt$ < ngưỡng cho phép.
Điều chỉnh tần số: Cung cấp đáp ứng tần số nhanh.
Kinh doanh chênh lệch giá năng lượng (Arbitrage): Tối ưu hóa vận hành theo tín hiệu giá thị trường.
Tuân thủ lịch huy động: Đảm bảo công suất phát tuân thủ cam kết theo dự báo.

Bài toán tối ưu hóa: $\min \Sigma(C_{hao mòn} + C_{mất cân bằng} - R_{năng lượng} - R_{dịch vụ})$$$$\text{ràng buộc bởi: } SOC_{min} \le SOC \le SOC_{max}$$$$P_{gió} + P_{pin} = P_{lịch huy động}$

Các Thách thức khi Tỷ lệ Thâm nhập Cao

1. Suy giảm Quán tính Hệ thống

Mô tả Vấn đề

Hệ thống truyền thống:

Máy phát đồng bộ: Có khối lượng quay vật lý, cung cấp quán tính tự nhiên.
Hằng số quán tính H: Điển hình từ 3-6 giây.
Giới hạn ROCOF: Tốc độ thay đổi tần số chấp nhận được là 0.5-1 Hz/giây.

Khi tỷ lệ thâm nhập điện gió cao:

Giao diện bộ biến đổi: Các nhà máy điện gió Loại 4 không có quán tính nội tại.
Hằng số H của hệ thống giảm: Quán tính chung của toàn hệ thống bị suy giảm.
ROCOF cao hơn: Tần số hệ thống thay đổi nhanh hơn khi có nhiễu loạn.

Các Giải pháp

Bộ biến đổi tạo lưới (Grid-forming inverters):

Máy đồng bộ ảo: Mô phỏng hoạt động của máy phát điện đồng bộ.
Nguồn năng lượng: Thường kết hợp với pin lưu trữ hoặc siêu tụ điện.
Đáp ứng: Tức thời, vốn có, không cần đo lường.
Phối hợp: Cần có cơ chế điều khiển phối hợp toàn hệ thống.

Tụ bù đồng bộ:

Công nghệ: Động cơ đồng bộ vận hành không tải.
Quán tính: Cung cấp quán tính vật lý thực từ khối lượng quay.
Công suất phản kháng: Có khả năng phát/tiêu thụ công suất phản kháng, điển hình ±100 MVAr.
Lắp đặt: Tại các vị trí chiến lược trên lưới điện.

2. Thách thức trong Điều khiển Điện áp

Quản lý Công suất Phản kháng

Yêu cầu công suất Q của nhà máy điện gió: $Q_{yêu cầu} = P \times \tan(\arccos(\text{PF})) + Q_{tổn thất}$

Các nguồn cung cấp công suất phản kháng:

Tuabin gió: Có khả năng hoạt động với hệ số công suất từ -0.95 đến +0.95.
STATCOM: Thiết bị bù công suất phản kháng động.
Tụ bù tĩnh: Bù theo các nấc cố định.
Máy biến áp: Bộ điều áp dưới tải (OLTC).

Chiến lược phối hợp:

Điều khiển tại chỗ: Điều khiển Q ở cấp độ từng tuabin.
Điều khiển cấp nhà máy: Phân bổ tối ưu Q giữa các tuabin trong nhà máy.
Điều khiển cấp lưới: Tối ưu hóa phân bổ nguồn Q trên toàn hệ thống.

Đấu nối vào Lưới điện Yếu

Tỷ số công suất ngắn mạch (SCR): $\text{SCR} = \frac{S_{sc}}{S_{gió}}$ Trong đó $S\_{sc}$ là công suất ngắn mạch tại điểm đấu nối, $S\_{gió}$ là công suất của nhà máy điện gió.

Phân loại:

Lưới mạnh: SCR > 3
Lưới yếu: 2 < SCR < 3
Lưới rất yếu: SCR < 2

Các vấn đề của lưới yếu:

Bất ổn định điện áp: Điện áp dao động lớn khi công suất gió thay đổi.
Cộng hưởng: Nguy cơ tương tác cộng hưởng giữa các bộ điều khiển của tuabin và lưới.
Bảo vệ: Khó khăn trong việc phát hiện và cách ly sự cố.

Các Công nghệ Lưới điện Tiên tiến

1. Truyền tải điện một chiều cao áp (HVDC)

Công nghệ VSC-HVDC cho Điện gió

Ưu điểm:

Khoảng cách xa: Không bị giới hạn bởi vấn đề công suất phản kháng của đường dây.
Cáp ngầm: Cáp AC ngầm bị giới hạn ở khoảng cách ~80km, trong khi HVDC thì không.
Hỗ trợ lưới: Có khả năng điều khiển độc lập công suất tác dụng (P) và phản kháng (Q).
Khởi động đen: Có khả năng cung cấp điện để khởi động lại một phần lưới bị mất điện.

Thông số kỹ thuật:

Công suất định mức: 100-2000 MW
Cấp điện áp: ±150 đến ±640 kV
Tổn thất: 0.7-1% tại mỗi trạm biến đổi, 2-3%/1000km cáp.
Độ khả dụng: >98%

Hình: Sơ đồ kết nối HVDC cho các nhà máy điện gió ngoài khơi

Lưới điện DC nhiều đầu cuối

Cấu hình:

Hình tia: Đơn giản, nhưng độ dự phòng hạn chế.
Dạng lưới (Meshed): Phức tạp hơn nhưng có độ tin cậy và linh hoạt cao.
Điều khiển: Theo cấu trúc Chủ-Tớ (Master-Slave) hoặc theo đặc tính dốc (Droop).

Ứng dụng:

Lưới ngoài khơi: Kết nối nhiều cụm nhà máy điện gió với đất liền.
Liên kết: Giữa các hệ thống điện AC không đồng bộ.
Tương lai: Nền tảng cho ý tưởng siêu lưới điện (Supergrid) Châu Âu.

2. Các Công nghệ Nâng cao Hiệu suất Lưới điện

Định mức Động của Đường dây (DLR)

Ý tưởng:

Truyền thống: Định mức tải của đường dây được đặt tĩnh theo mùa, dựa trên giả định điều kiện thời tiết xấu nhất.
Động: Tính toán khả năng mang tải của đường dây theo thời gian thực dựa trên điều kiện thời tiết thực tế (nhiệt độ, tốc độ gió).
Gia tăng: Có thể tăng khả năng mang tải của đường dây thêm 10-30%.

Triển khai:

Giám sát thời tiết: Cảm biến nhiệt độ, tốc độ gió tại chỗ.
Nhiệt độ dây dẫn: Đo lường trực tiếp nhiệt độ của dây dẫn.
Giám sát độ võng: Kiểm tra khoảng cách an toàn của dây dẫn với mặt đất.
Tích hợp: Kết hợp thông tin DLR với công suất phát của nhà máy điện gió để tối ưu hóa truyền tải.

Các Thiết bị FACTS

Tụ bù tĩnh (SVC - Static VAR Compensator):

Thời gian đáp ứng: 20-50ms.
Dải công suất: ±50 đến ±500 MVAr.
Ứng dụng: Ổn định điện áp, giảm nhấp nháy điện áp.

Bộ bù đồng bộ tĩnh (STATCOM):

Công nghệ: Dựa trên bộ biến đổi nguồn áp (VSC).
Đáp ứng: <10ms.
Ưu điểm: Hiệu suất tốt hơn SVC trên lưới yếu, đáp ứng nhanh và đối xứng.
Chi phí: Cao hơn SVC.

Quy hoạch Lưới điện với Tỷ lệ Thâm nhập Điện gió Cao

1. Mở rộng Lưới truyền tải

Phương pháp luận Quy hoạch

Các bước:

Lập bản đồ tài nguyên gió: Xác định các vùng có tiềm năng gió tốt nhất.
Xây dựng kịch bản: Phát triển các kịch bản về mức độ thâm nhập năng lượng tái tạo trong tương lai.
Phân tích trào lưu công suất: Thực hiện các mô phỏng để kiểm tra tình trạng lưới điện, bao gồm cả tiêu chuẩn dự phòng N-1.
Phân tích ổn định: Thực hiện các nghiên cứu động để đánh giá ổn định của hệ thống.
Đánh giá kinh tế: Thực hiện phân tích chi phí-lợi ích cho các phương án mở rộng lưới.

Công cụ:

PSS/E: Phần mềm phân tích trào lưu công suất, ổn định động.
PowerFactory: Phần mềm phân tích hệ thống điện tích hợp.
PLEXOS: Phần mềm mô phỏng thị trường điện.
Homer Grid: Phần mềm tối ưu hóa cho lưới điện có nguồn phân tán.

Tối ưu hóa Đầu tư

Hàm mục tiêu: $\min [C_{truyền tải} + C_{tổn thất} + C_{sa thải} - B_{tích hợp điện gió}]$ Trong đó C là chi phí và B là lợi ích.

Các ràng buộc:

Giới hạn nhiệt của đường dây và thiết bị.
Giới hạn về dải điện áp vận hành.
Biên độ ổn định của hệ thống.
Các tiêu chí về độ tin cậy cung cấp điện.

2. Các Nguồn lực Linh hoạt

Các loại hình Linh hoạt

Nguồn lực	Thời gian đáp ứng	Thời gian duy trì	Ứng dụng
Pin lưu trữ	<1 giây	1-4 giờ	Điều tần, làm mịn công suất
Thủy điện tích năng	1-10 phút	6-24 giờ	Dịch chuyển năng lượng, dự phòng
Tuabin khí	5-15 phút	Nhiều giờ	Theo dõi phụ tải, dự phòng
Điều chỉnh phụ tải (Demand Response)	5-60 phút	1-4 giờ	Cắt đỉnh, cân bằng
Liên kết lưới	Tức thời	Liên tục	Chia sẻ nguồn dự phòng, cân bằng

Bảng: Các loại nguồn lực linh hoạt để cân bằng lưới điện

Yêu cầu về Độ linh hoạt

Tính toán: $F_{yêu cầu} = \sigma_{tải} + \sigma_{gió} + \sigma_{mặt trời} + \Delta P_{sự cố}$ Trong đó $F$ là độ linh hoạt, $\\sigma$ là độ biến thiên (độ lệch chuẩn).

Quy tắc kinh nghiệm:

10% điện gió → cần thêm 1-2% công suất linh hoạt.
20% điện gió → cần thêm 5-7% công suất linh hoạt.
40% điện gió → cần thêm 15-20% công suất linh hoạt.

Lưới điện Tương lai với 100% Năng lượng Tái tạo

1. Tính Khả thi về mặt Kỹ thuật

Các Nghiên cứu và Minh chứng Thực tế

Các kịch bản 100% năng lượng tái tạo:

Đan Mạch: Kế hoạch đạt 100% năng lượng tái tạo vào năm 2050.
California: Đạo luật SB 100 đặt mục tiêu 100% điện sạch vào năm 2045.
Đức: Chương trình chuyển đổi năng lượng "Energiewende".
Tiềm năng Việt Nam: Có thể đạt 60% năng lượng tái tạo vào năm 2050 theo các nghiên cứu.

Các yếu tố hỗ trợ chính:

Lưu trữ quy mô lớn: Dung lượng lưu trữ tương đương 10-20% phụ tải đỉnh.
Liên kết lưới: Xây dựng các siêu lưới điện liên lục địa.
Linh hoạt phía phụ tải: 20-30% phụ tải có khả năng dịch chuyển hoặc điều khiển được.
Kết hợp liên ngành (Sector coupling): Tích hợp ngành điện với giao thông (xe điện), công nghiệp (hydro xanh).

2. Sự Tiến hóa của Kiến trúc Lưới điện

Từ Tập trung đến Phân tán

Lưới điện truyền thống:

Nhà máy lớn → Truyền tải → Phân phối → Phụ tải
(Dòng công suất một chiều)

Lưới điện tương lai:

Nguồn năng lượng phân tán (DER) ←→ Lưới điện nhỏ (Microgrid) ←→ Đơn vị vận hành (TSO/DSO) ←→ Người tiêu dùng chủ động (Prosumer)
(Dòng công suất đa chiều)

Bản sao số (Digital Twin) của Lưới điện

Các thành phần:

Mô hình thời gian thực: Mô phỏng chính xác toàn bộ hệ thống điện theo thời gian thực.
AI/ML: Áp dụng trí tuệ nhân tạo và học máy để phân tích và dự báo.
Tối ưu hóa: Liên tục tìm kiếm các giải pháp vận hành tối ưu.
Trực quan hóa: Cung cấp giao diện đồ họa, dễ hiểu cho điều độ viên.

Ứng dụng:

Quy hoạch: Chạy các kịch bản giả định để ra quyết định đầu tư.
Vận hành: Hỗ trợ điều độ tối ưu và an toàn.
Bảo dưỡng: Xây dựng các chiến lược bảo dưỡng tiên đoán.
Đào tạo: Môi trường mô phỏng an toàn để đào tạo điều độ viên.

Các Nghiên cứu Tình huống (Case Study)

1. Đan Mạch - Quốc gia Dẫn đầu Thế giới

Thành tựu:

Tỷ lệ thâm nhập điện gió: Chiếm hơn 50% tổng sản lượng điện hàng năm.
Kỷ lục tức thời: Có những thời điểm sản lượng điện gió vượt 100% nhu cầu tiêu thụ nội địa.
Liên kết lưới: Liên kết mạnh mẽ với Na Uy, Thụy Điển, Đức.
Tích hợp thị trường: Tham gia thị trường điện chung Bắc Âu (Nord Pool).

Giải pháp kỹ thuật:

Liên kết lưới mạnh: Công suất liên kết 7 GW so với phụ tải đỉnh 6 GW.
Nhà máy đồng phát (CHP) linh hoạt: Tích hợp các bồn chứa nhiệt lớn để tăng tính linh hoạt.
Lưới điện thông minh: Áp dụng giá điện theo thời gian thực để khuyến khích điều chỉnh phụ tải.
Xe điện: Nghiên cứu tiềm năng công nghệ sạc hai chiều V2G (Vehicle-to-Grid).

2. Thị trường ERCOT tại Texas

Đặc điểm:

Lưới điện độc lập: Liên kết rất hạn chế với các hệ thống điện lân cận.
Công suất điện gió: Hơn 35 GW, lớn nhất tại Hoa Kỳ.
Thách thức: Các sự kiện thời tiết cực đoan (bão tuyết, sóng nhiệt).
Giải pháp: Dựa vào các nhà máy điện khí phản ứng nhanh và hệ thống lưu trữ năng lượng.

Bài học kinh nghiệm:

Dự báo là tối quan trọng: Hệ thống dự báo được cập nhật liên tục mỗi 15 phút.
Dịch vụ phụ trợ: Phát triển các sản phẩm thị trường mới cho dịch vụ phụ trợ để đảm bảo an ninh hệ thống.
Truyền tải: Chương trình đầu tư 7 tỷ USD cho các đường dây truyền tải kết nối các Vùng Năng lượng Tái tạo Cạnh tranh (CREZ).
Độ tin cậy-an ninh: Đưa ra các yêu cầu bắt buộc về phòng chống đóng băng cho nhà máy điện sau sự cố bão tuyết.

3. Tiềm năng của Việt Nam

Tình hình hiện tại (năm 2024):

Công suất điện gió đã lắp đặt: Khoảng 5 GW.
Thách thức lưới điện: Hạ tầng lưới truyền tải chưa theo kịp tốc độ phát triển nguồn điện, đặc biệt là ở một số khu vực.
Sa thải công suất: Tình trạng sa thải công suất điện gió, điện mặt trời vẫn còn đáng kể trong mùa gió tốt/nắng tốt.

Các giải pháp cần thiết:

Mở rộng truyền tải: Xây dựng và củng cố xương sống 500kV và các đường dây giải tỏa công suất.
Triển khai lưu trữ: Mục tiêu phát triển 2-5 GW hệ thống lưu trữ vào năm 2030.
Cập nhật quy chuẩn lưới điện: Ban hành các yêu cầu kỹ thuật hiện đại, phù hợp với tiêu chuẩn quốc tế.
Hoàn thiện cơ chế thị trường: Xây dựng thị trường điện bán buôn cạnh tranh, tạo ra các cơ chế khuyến khích sự linh hoạt.

Các Thực hành Tốt nhất

1. Tiêu chuẩn Kỹ thuật

Sự Phát triển của Quy chuẩn Lưới điện

Các yêu cầu hiện đại:

Vượt qua sự cố (FRT): Mở rộng dải và thời gian yêu cầu vượt qua sự cố điện áp và tần số.
Đáp ứng tần số: Yêu cầu bắt buộc cung cấp các dịch vụ điều tần sơ cấp và quán tính tổng hợp.
Chất lượng điện năng: Áp dụng các giới hạn nghiêm ngặt hơn về sóng hài, nhấp nháy điện áp.
Dự báo: Yêu cầu về độ chính xác của bản tin dự báo công suất.

Quy trình Đấu nối

Các bước:

Nghiên cứu khả thi: Đánh giá sơ bộ về kỹ thuật và kinh tế.
Nghiên cứu ảnh hưởng hệ thống: Phân tích chi tiết các tác động của dự án lên lưới điện.
Nghiên cứu thiết kế kỹ thuật: Chi tiết hóa các yêu cầu về thiết bị và cấu hình đấu nối.
Thỏa thuận đấu nối: Ký kết các thỏa thuận pháp lý và thương mại.
Thí nghiệm và nghiệm thu: Kiểm tra và xác minh sự tuân thủ các yêu cầu kỹ thuật trước khi vận hành thương mại.

2. Vận hành Xuất sắc

Vận hành tại Phòng Điều khiển

Các chức năng chính:

Dự báo: Liên tục cập nhật các bản tin dự báo năng lượng tái tạo, phụ tải.
Lập lịch: Tối ưu hóa việc huy động các tổ máy và nguồn lực.
Cân bằng: Điều độ thời gian thực để cân bằng cung-cầu.
An ninh hệ thống: Liên tục giám sát và phân tích an ninh hệ thống theo tiêu chí N-1.

Các công cụ hỗ trợ ra quyết định:

EMS (Hệ thống quản lý năng lượng): Nền tảng chính cho vận hành lưới điện.
Phân tích trước (Look-ahead): Mô phỏng các tình huống có thể xảy ra để đánh giá an ninh.
Tính toán dự phòng động: Xác định lượng dự phòng cần thiết theo thời gian thực.
Trực quan hóa: Các giao diện đồ họa giúp nâng cao nhận thức tình huống cho điều độ viên.

Phối hợp Bảo dưỡng

Yêu cầu đối với nhà máy điện gió:

Cắt điện có kế hoạch: Đăng ký và phối hợp kế hoạch bảo dưỡng, sửa chữa để giảm thiểu ảnh hưởng đến lưới điện.
Bảo dưỡng cơ hội: Tận dụng các thời điểm gió yếu để thực hiện bảo dưỡng.
Phối hợp: Phối hợp lịch bảo dưỡng giữa các nhà máy trong cùng một khu vực.
Liên lạc: Thông báo và phối hợp chặt chẽ với Đơn vị Vận hành Hệ thống (TSO).

Kết Luận

Thành Tựu Hiện Tại

Giải pháp kỹ thuật: Các giải pháp như quy chuẩn lưới điện hiện đại, truyền tải HVDC, hệ thống lưu trữ đã được chứng minh là hiệu quả.
Tỷ lệ thâm nhập cao: Các khu vực hàng đầu thế giới đã đạt được tỷ lệ thâm nhập điện gió trên 50%.
Dịch vụ lưới điện: Công nghệ điện gió hiện đại có khả năng cung cấp đầy đủ các dịch vụ phụ trợ.
Kinh tế: Chi phí tích hợp năng lượng gió vào lưới điện đang ngày càng giảm.

Thách Thức Tương Lai

Mục tiêu 100% NLTT: Độ phức tạp về kỹ thuật và vận hành tăng lên đáng kể.
Quán tính hệ thống: Cần các giải pháp mới và đột phá để giải quyết vấn đề suy giảm quán tính.
Nhu cầu linh hoạt: Yêu cầu một quy mô cực lớn về các nguồn lực linh hoạt.
Đầu tư: Cần nguồn vốn khổng lồ để đầu tư nâng cấp và mở rộng hạ tầng lưới điện.

Khuyến Nghị cho Việt Nam

Cập nhật quy chuẩn lưới điện: Nhanh chóng ban hành các quy chuẩn kỹ thuật hiện đại, tiệm cận với tiêu chuẩn quốc tế.
Đầu tư truyền tải: Quy hoạch và đầu tư lưới truyền tải phải đi trước một bước so với sự phát triển của các nguồn năng lượng tái tạo.
Triển khai lưu trữ: Xây dựng các cơ chế, chính sách khuyến khích đầu tư vào hệ thống lưu trữ năng lượng (pin và thủy điện tích năng).
Thiết kế thị trường: Hoàn thiện thị trường điện cạnh tranh, tạo ra các sản phẩm thị trường cho dịch vụ phụ trợ và tính linh hoạt.
Hợp tác khu vực: Thúc đẩy hợp tác và liên kết lưới điện trong khu vực ASEAN.

Tích hợp năng lượng gió vào lưới điện không chỉ là thách thức kỹ thuật mà còn là cơ hội để xây dựng một hệ thống điện thông minh, linh hoạt và bền vững cho tương lai.

Chương tiếp theo sẽ đi sâu vào tác động môi trường và xã hội của năng lượng gió, cân nhắc cả lợi ích và thách thức.

← Trước:

Nghiên Cứu và Phát Triển

Tiếp:

Môi Trường và Xã Hội

→
